Установка «Маятник наклонный»

Лабораторная установка предназначена для выполнения лабораторных работ по изучении сил трения качения и трения скольжения металлического шарика по плоским пластинам из разного рода материалов, с разными свойствами трения поверхности.

Выполнение лабораторных работ способствует лучшему усвоению теоретического курса, приобретение практических основ. В ходе проведения работ приобретаются навыки в обращении с измерительными приборами и оборудованием, постановке лабораторных задач и обработке экспериментальных данных.

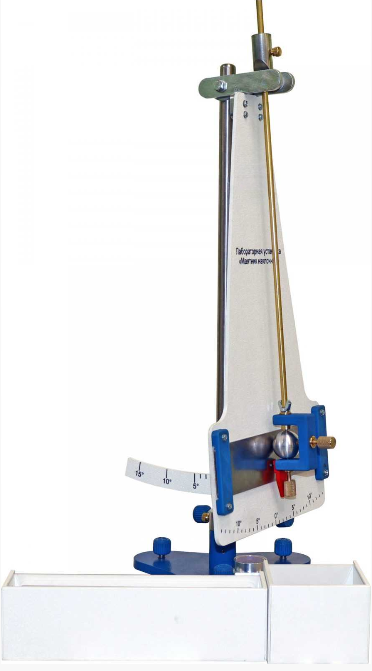

Лабораторная установка собрана на основании, изготовленном из металла покрытого порошковой краской. Основание установлено на ножки изменяемой длины для регулировки положения по уровню.

На основании установлена вертикальная стойка, изготовленная из металлической трубы круглого сечения. В верхней части стойки установлен кронштейн для крепления маятника.

Маятник представляет собой металлический стержень, снабженный призматической опорой и обоймой, в которую устанавливаются сменные образцы в виде шара. Для маятника качения устанавливается обычный шар. Для маятника скольжения шар зажимается винтом. Шары являются сменными.

На основании установлена панель с прямоугольным окном для установки сменных образцов в виде пластин. На панели нанесена шкала отсчета угла отклонения маятника.

С помощью винта панель отклоняется от вертикального положения. Угол отклонения панели определяется с помощью шкалы.

Для приведения в движение маятник отводят рукой на определенный угол и отпускают без толчка.

В комплекте имеются:

- пластины: сталь, латунь, алюминий, фторопласт;

- шары: сталь, латунь, алюминий.
