Учебный стенд «Определение опорных реакций балок»

Учебный стенд позволяет моделировать балку, лежащую на шарнирно-неподвижной и шарнирно-подвижной опорах, и контрольную балку, защемленную одним концом; определять величины опорных реакций балок.

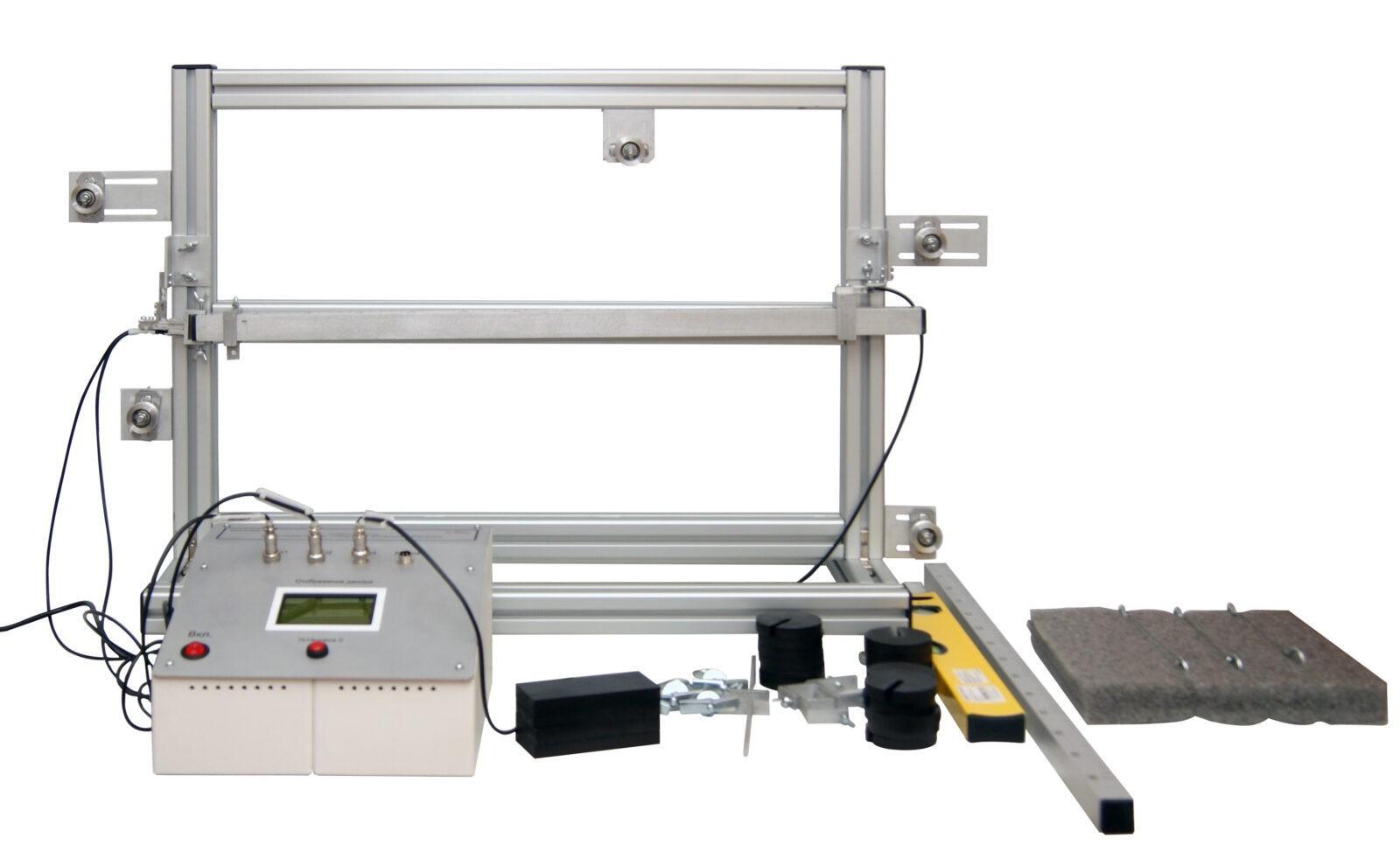

Учебный стенд представляет собой настольную рамную конструкцию состоящую из конструкционного алюминиевого профиля сечением 40х40 мм, с пазом 8 мм.
На раме закреплена система датчиков позволяющая определять реакции опор: вертикальную и горизонтальную реакции в одной опоре и вертикальную реакцию в другой опоре.
В опоры устанавливаются либо балка с двумя шарнирными опорами, либо односторонне защемленная балка. Конструкция учебного стенда обеспечивает легкую и быструю замену одной балки на другую. Обе балки оснащены линейками.

На балки устанавливаются различные виды нагружения:
• Пара сил
• Сосредоточенная сила
• Распределенная нагрузка

Для установки различных видов нагружения используются грузы различного типа и номинала и приспособления, а также направляющие ролики, которые имеют возможность свободной установки на периметре учебного стенда для обеспечения произвольного направления сил.

Информация с датчиков обрабатывается управляемыми усилителями и выводится на цифровой дисплей, установленный на выносном блоке индикации. Данные с датчиков отображаются на дисплее в режиме реального времени. Лицевая панель блока индикации изготовлена из алюминия, с нанесенными обозначениями и цветными изображениями, выполненными методом металлографии.

Габаритные размеры, мм 900х300х550
Масса (с грузами), кг 45
