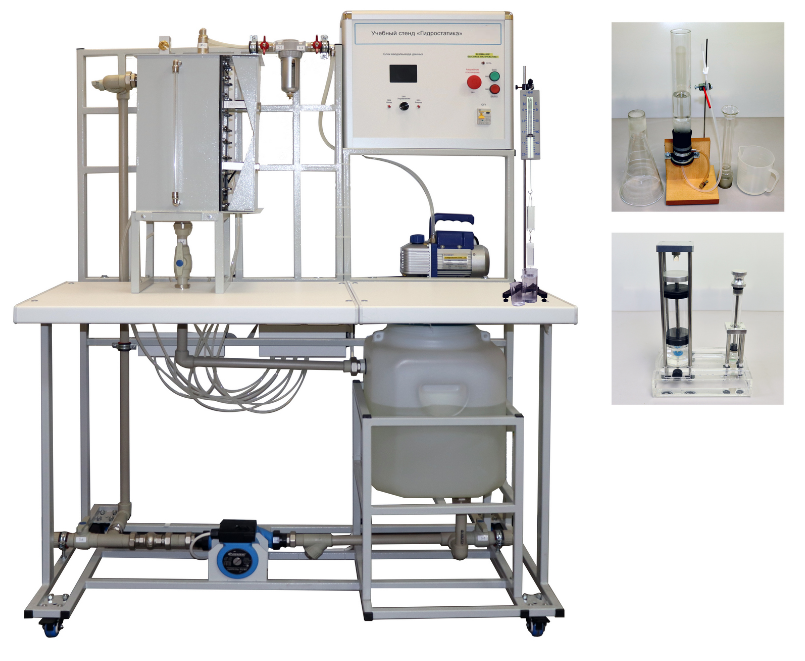

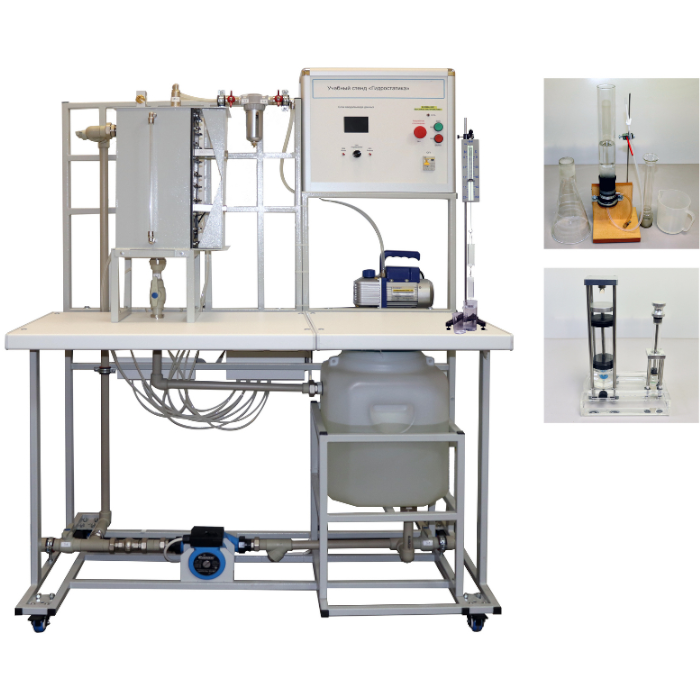

Учебный стенд «Гидростатика»

Учебное оборудование «Гидростатика» предназначено для проведения лабораторных работ в системе среднего и высшего профессионального образования.

Стенд позволяет определять избыточное и вакуумметрическое давление, определять давление в различных точках покоящейся жидкости, силы давления на плоскую поверхность бака.

Стенд представляет собой рамное основание, выполненное из металлического профиля покрашенного порошковой краской. Основание имеет поворотные колесные опоры с тормозами.

На рамном основании смонтирована гидравлическая система.

Герметичная емкость из коррозионно-стойкого металлического материала, внутри которой создаётся как избыточное, так и вакуумметрическое давления. На боковой стенке которой располагается подвижный люк прямоугольного вида, позволяющий экспериментально определять результирующую сил давления на стенку емкости.

Усилия на подвижный люк бака измеряются в двух точках (верхняя и нижняя) с помощью датчиков усилия.

Лабораторные работы

1. Изучение способов измерения давления
2. Определение силы, действующей на боковую поверхность емкости при избыточном давлении
3. Изучение эпюр давления, действующего на боковые стенки емкости при избыточном и вакуумметрическом давлении
4. Сравнение и взаимный пересчет давлений и сил давлений
5. Определение плотности неизвестной жидкости по показаниям жидкостных приборов
6. Демонстрации закона Архимеда

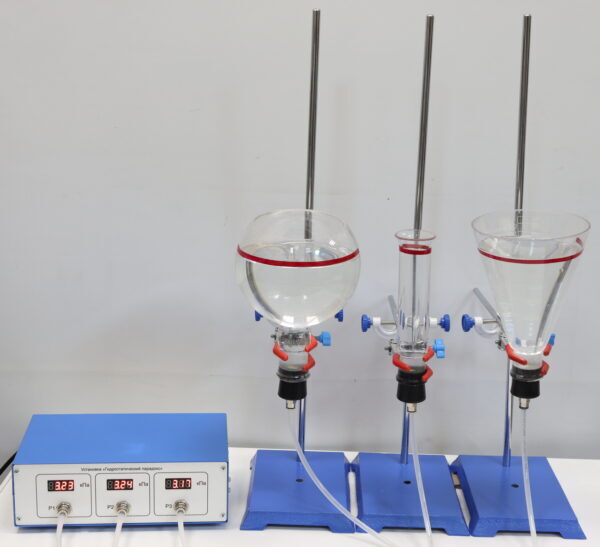

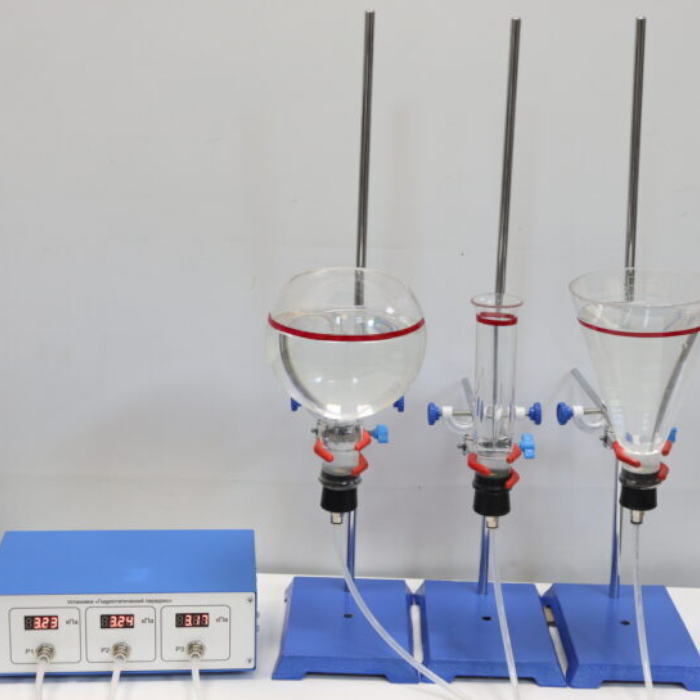

7. Гидростатический парадокс
8. Модель гидравлического пресса
