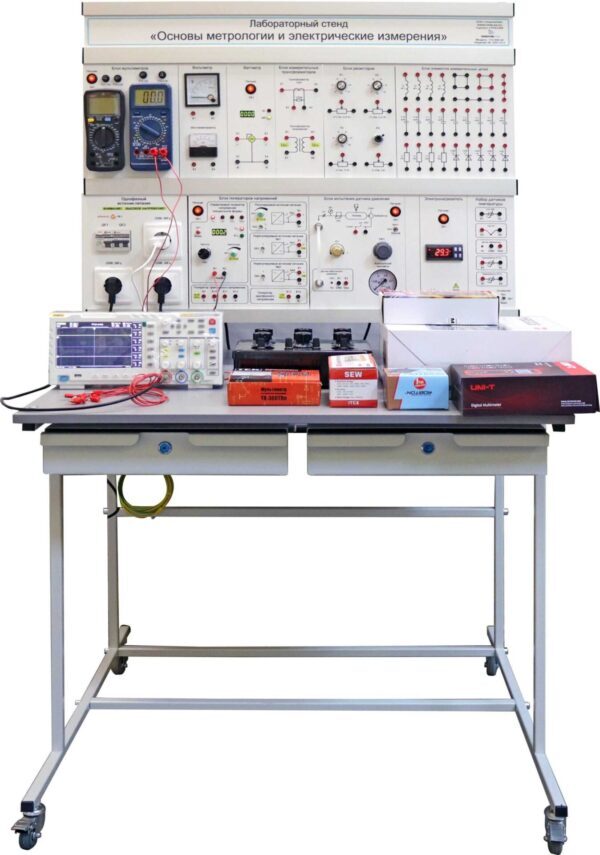

Учебный лабораторный стенд «Основы метрологии и электрические измерения»

Состав:

1. Каркас
2. Контейнер двухсекционный
3. Блок генераторов напряжений
   • Управляемый генератор напряжений специальной формы
   • Генератор трехфазного напряжения
   • Генератор однофазного напряжения
   • Регулируемый источник питания, максимальное 15В
   • Нерегулируемый источник питания, 15 В - 2 шт
4. Управляемый генератор напряжений специальной формы
5. Генератор трехфазного напряжения
6. Регулируемый источник питания, максимальное 15В
7. Нерегулируемый потенциально развязанный источник питания, 15В - 2 шт
8. Однофазный источник питания
9. Блок питания «Измеритель R-L-C»
10. Электронагреватель
11. Блок испытания датчика давления
12. Блок резисторов (4 резистора)
13. Блок элементов измерительных цепей
    • Количество катушек индуктивности - 4 шт.
    • Количество конденсаторов - 9 шт.
    • Количество резисторов - 4 шт.
    • Количество диодов - 5 шт.
    • Количество гнезд наборного поля - 16
14. Блок измерительных трансформаторов
15. Блок мультиметров (2 мультиметра)
16. Ваттметр
17. Вольтметр
18. Измеритель RLC
19. Набор датчиков температуры
20. Осциллограф
21. Магазин сопротивлений тип "Р33"
22. Магазин сопротивлений тип "ITS-8"

Лабораторные работы

1. Измерения в цепях постоянного тока
2. Прямое измерение напряжения цифровым прибором
3. Прямое измерение тока цифровым прибором
4. Прямое измерение напряжения аналоговым прибором
5. Прямое измерение тока аналоговым прибором
6. Косвенные измерения напряжения и тока
7. Калибровка аналоговых амперметров и вольтметров
8. Определение методической погрешности измерений, обусловленной влиянием приборов
9. Прямое измерение электрического сопротивления аналоговым и цифровым мультиметрами
10. Сборка схемы, испытание и калибровка аналогового омметра
11. Косвенное измерение электрического сопротивления методом амперметра и вольтметра
12. Определение методической погрешности измерения электрического сопротивления, обусловленной влиянием приборов
13. Измерение электрического сопротивления методом замещения
14. Измерение э.д.с. источника с высоким внутренним сопротивлением компенсационным методом
15. Схема измерения потенциометра постоянного тока
16. Измерения в цепях переменного тока
17. Прямое измерение напряжения
18. Прямое измерение тока
19. Прямые измерения несинусоидальных напряжений и токов
20. Прямое измерение несинусоидального напряжения
21. Прямое измерение несинусоидального тока
22. Оценка влияния формы и постоянной составляющей напряжения и тока на показания приборов
23. Оценка влияния формы и постоянной составляющей тока на показания приборов
24. Оценка верхней границы частотного диапазона измерительных приборов
25. Косвенное измерение мощности методом амперметра и вольтметра
26. Определение методической погрешности измерений мощности, обусловленной влиянием приборов
27. Калибровка ваттметра на постоянном токе с помощью «образцовых» амперметра и вольтметра
28. Прямое измерение активной мощности в цепи синусоидального тока
29. Косвенное измерение полной мощности, реактивной мощности и коэффициента мощности в цепях синусоидального тока с активной, активно-индуктивной и активно-емкостной нагрузками
30. Определение параметров схемы замещения элемента (RL или RC) по результатам совместных измерений при нескольких частота синусоидального напряжения
31. Реактивное сопротивление катушки индуктивности
32. Измерение параметров элементов электрических цепей при синусоидальном напряжении
33. Косвенные измерения полного, активного и реактивного сопротивления пассивного двухполюсника при синусоидальном напряжении
34. Реактивное сопротивление катушки индуктивности
35. Измерение параметров элементов электрических цепей при синусоидальном напряжении
36. Косвенные измерения полного, активного и реактивного сопротивления пассивного двухполюсника при синусоидальном напряжении
37. Электрические измерения неэлектрических величин
38. Измерение температуры с помощью датчиков температуры
39. Измерение температуры с помощью термоэлектрического преобразователя ХК
40. Измерение температуры с помощью термопреобразователя сопротивления М50
41. Измерение температуры с помощью терморезистора
42. Измерение температуры с помощью микросхемы термодатчика
43. Измерение давления
