Учебный лабораторный модуль «Соединение с натягом»

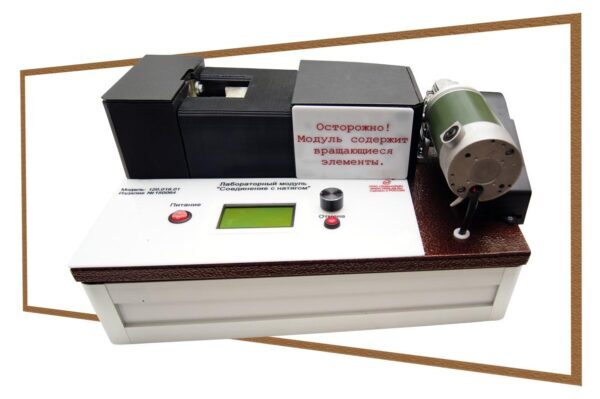

Лабораторная установка представляет собой моноблок на котором установлена панель управления, приводной электродвигатель с редуктором, муфта, толкатель, винтовая пара, датчик усилия с упором, датчик перемещения.

На панели управления расположены: клавишный выключатель, ЖК дисплей, кнопка «Отмена», энкодер управления.

После включения питания на дисплей выводится основное меню выбора режима:

• ПЕРЕМЕЩЕНИЕ – предназначено для перемещения толкателя в ручном режиме. Величина и направление перемещения определяется поворотом энкодера. Выход – нажатием копки «Отмена».
• ЗАПРЕССОВКА – предназначено для автоматического перемещения толкателя на заданную величину при запрессовке пары вал-втулка. Выход – нажатием копки «Отмена», при этом толкатель автоматически перемещается в исходное положение.
• ПОВОРОТ – предназначено для автоматического перемещения толкателя на заданную величину при определении несущей способности прессового соединения с помощью механизма типа «ножницы». Выход – нажатием копки «Отмена», при этом толкатель автоматически перемещается в исходное положение.
• ВЫПРЕССОВКА - предназначено для автоматического перемещения толкателя на заданную величину при выпрессовке пары вал-втулка с помощью кольца для выпрессовки. Выход – нажатием копки «Отмена», при этом толкатель автоматически перемещается в исходное положение.

Лабораторные работы

1. Определение усилия запрессовки и выпрессовки соединенных деталей;
2. Определение несущей способности прессового соединения по критерию прочности сцепления деталей при передаче вращающего момента.
3. Определение величины коэффициента трения при запрессовке, выпрессовке и относительном повороте деталей соединения.
