Учебный лабораторный комплекс «Теоретическая механика. Статика»

Стенд предназначен для проведения лабораторных работ по дисциплине «Техническая механика» для специальностей машиностроительного профиля в средних и высших профессиональных учебных заведениях, позволяет исследовать систему плоских сил, систему сходящихся сил и определять величину и направление равнодействующей силы, уравновешивающей исследуемую систему.

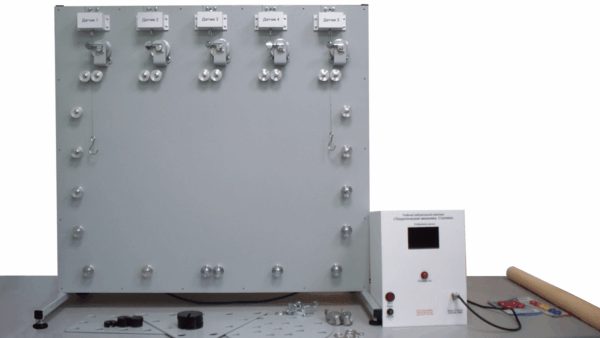

Стенд представляет собой сварную раму, по периметру которой размещены неподвижные ролики. Количество роликов — 20 шт. Ролики предназначены для формирования плоской системы сил.

Рама выполнена из стального проката сечением 20*20 мм и толщиной стенок 1,5 мм.
Рама имеет регулируемые опоры. Диапазон регулировки 10 мм.
Рама имеет полимерное покрытие светло-серого цвета.

В центре сварной рамы располагается панель для размещения листа бумаги. Бумага фиксируется с помощью зажимов.
В верхней части рамы расположены пять силоизмерителей. Силоизмерители — представляют собой тензодатчики, которые с помощью кабеля соединяются с измерительным блоком.

Измерительный блок выполнен на базе микропроцессорной измерительной системы.

Также в комплект входят тросики с установленной скобой и роликом.

Вывод данных осуществляется на ЖК дисплей.

Изменение величины нагрузки осуществляется с помощью комплекта грузов.

Стенд укомплектован образцами для исследования.

Основные технические характеристики стенда:

Габаритные размеры (без измерительного блока): 800*800*400 мм
Масса (без комплекта грузов): до 30 кг.
Электропитание от сети переменного тока 220 В, 50 Гц.
Диапазон измерения сил: до 100 Н.
