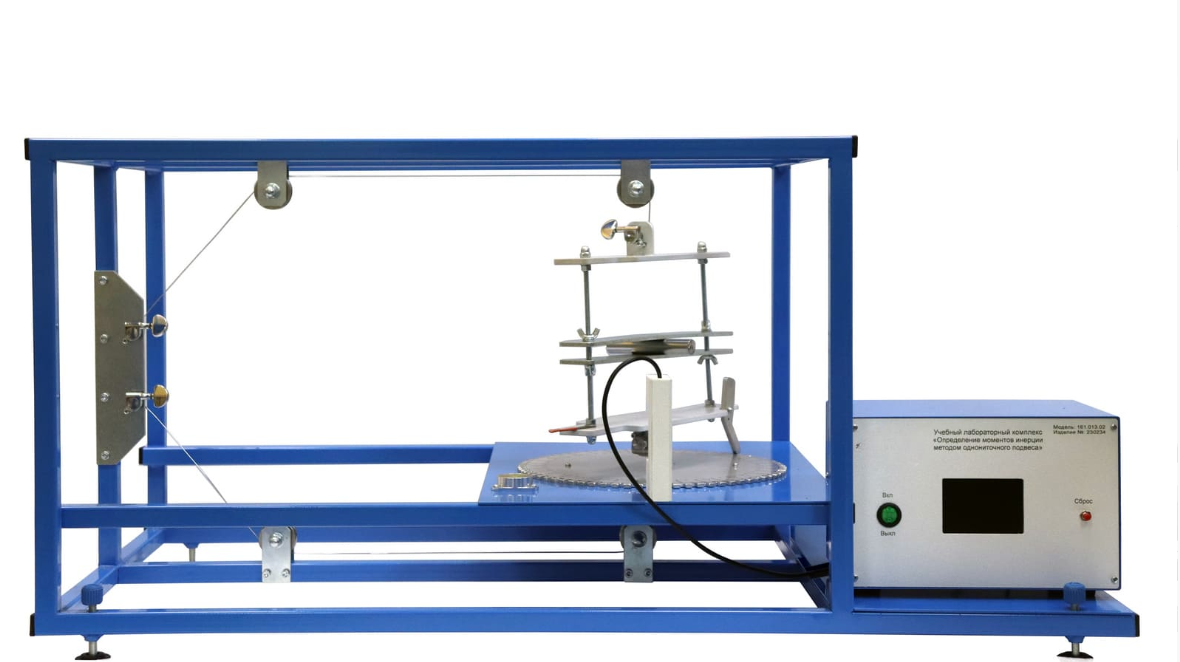

Учебный лабораторный комплекс «Определение моментов инерции методом однониточного подвеса»

Стальное основание учебного лабораторного комплекса «Определение моментов инерции методом однониточного подвеса» представляет собой жесткую стальную конструкцию, с порошковым покрытием. Регулируемые опоры предназначены для строго горизонтального размещения учебной установки. Для контроля горизонтальности используется уровень.

На стальном основании установлена вертикальная стойка с кронштейном. Кронштейн имеет узлы фиксации и натяжения упругой нити. На нитях подвешивается зажим для фиксации, исследуемой детали.

В состав установки входит измерительный прибор, соединенный с оптическим датчиком, и устройство возбуждения крутильных колебаний.

Для определения угла начального отклонения патрона имеется угловая шкала.

Измерительный прибор представляет собой корпус:

• исполнение: внешний периметр из стали с порошковой покраской, а передняя и задняя панели из ABS пластика (или эквивалент), белого цвета с текстурой «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, надписи и обозначения на лицевой панели выполнены с помощью цветной термопечати;
• все необходимые надписи и обозначения на лицевой панели блока измерения выполнены с помощью цветной термопечати;

В состав измерительного прибора входит микропроцессорная система, которая предназначена для управления модулями стенда, а также обеспечивает измерение, отображение и сохранение режимных параметров.

1. Стальное основание – 1 шт.;
2. Уровень – 1 шт.;
3. Измерительный прибор – 1 шт.;
4. Кабель электропитания – 1 шт.;
5. Зажим для установки исследуемого образца – 1 шт.;
6. Методическое обеспечение – 1 шт.;
7. Мультимедийная методика – 1 шт.;
8. Гарантийный талон – 1 шт.;
9. Паспорт – 1 шт.

Электропитание – однофазное с нулевым рабочим и защитным проводниками, 220В, 50Гц;
