Учебный лабораторный комплекс «Изучение простых механизмов»

Учебный лабораторный комплекс «Изучение простых механизмов» позволяет ознакомиться на практике с кинематикой, представленной на стенде простых механизмов:

• Кривошипно-шатунный механизм;
• Передача шестерня-рейка;
• Параллелограммный механизм;

Используя измерение взаимных угловых скоростей и относительных угловых перемещений соседних звеньев, а также линейных скоростей и линейных перемещений звеньев, совершающих поступательное движение.

Комплекс используется при проведении лабораторных работ по курсу «Техническая механика»

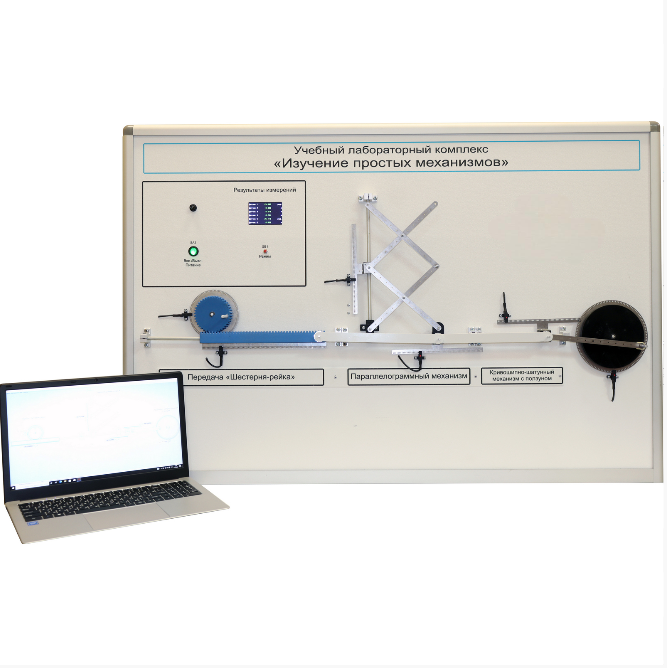

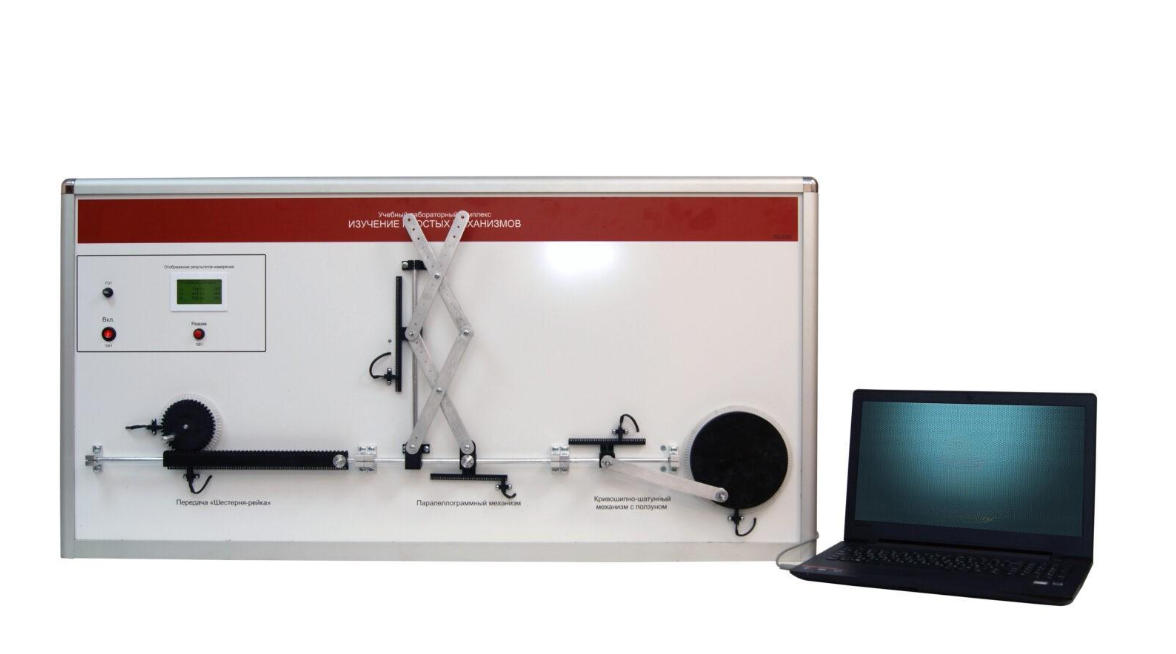

Описание: Лабораторный комплекс «Изучение простых механизмов» выполнен в настольном моноблочном исполнении.
На лицевой панели расположены: Передача шестерня-рейка, состоящая из зубчатого колеса и зубчатой рейки; Параллелограммный механизм, состоящий из шарнирных звеньев;
Кривошипно-шатунный механизм, состоящий из кривошипа, шатуна и ползуна; Дисплей для отображения результатов измерений.

Вращения линейные перемещения элементов механизмов осуществляется вручную. Измерение параметров осуществляется с помощью бесконтактных оптических датчиков.

Размещение механизмов на лицевой панели допускает последовательное соединение двух и трех механизмов при помощи планок, входящих в состав стенда.

На боковой панели стенда расположен USB-порт для возможности подключения ноутбука.

Лабораторные работы

1. Изучение кривошипно-шатунного механизма.
2. Изучение передачи шестерня-рейка.
3. Изучение параллелограммного механизма.
4. Исследование последовательного соединения механизма.
