Учебно-лабораторный стенд «Изучение плоской системы сходящихся сил»

Предназначен для проведения лабораторных работ по дисциплине «Теоретическая механика» для специальностей технического профиля, позволяет исследовать систему сходящихся сил и определять величину и направление равнодействующей силы, уравновешивающей исследуемую систему.

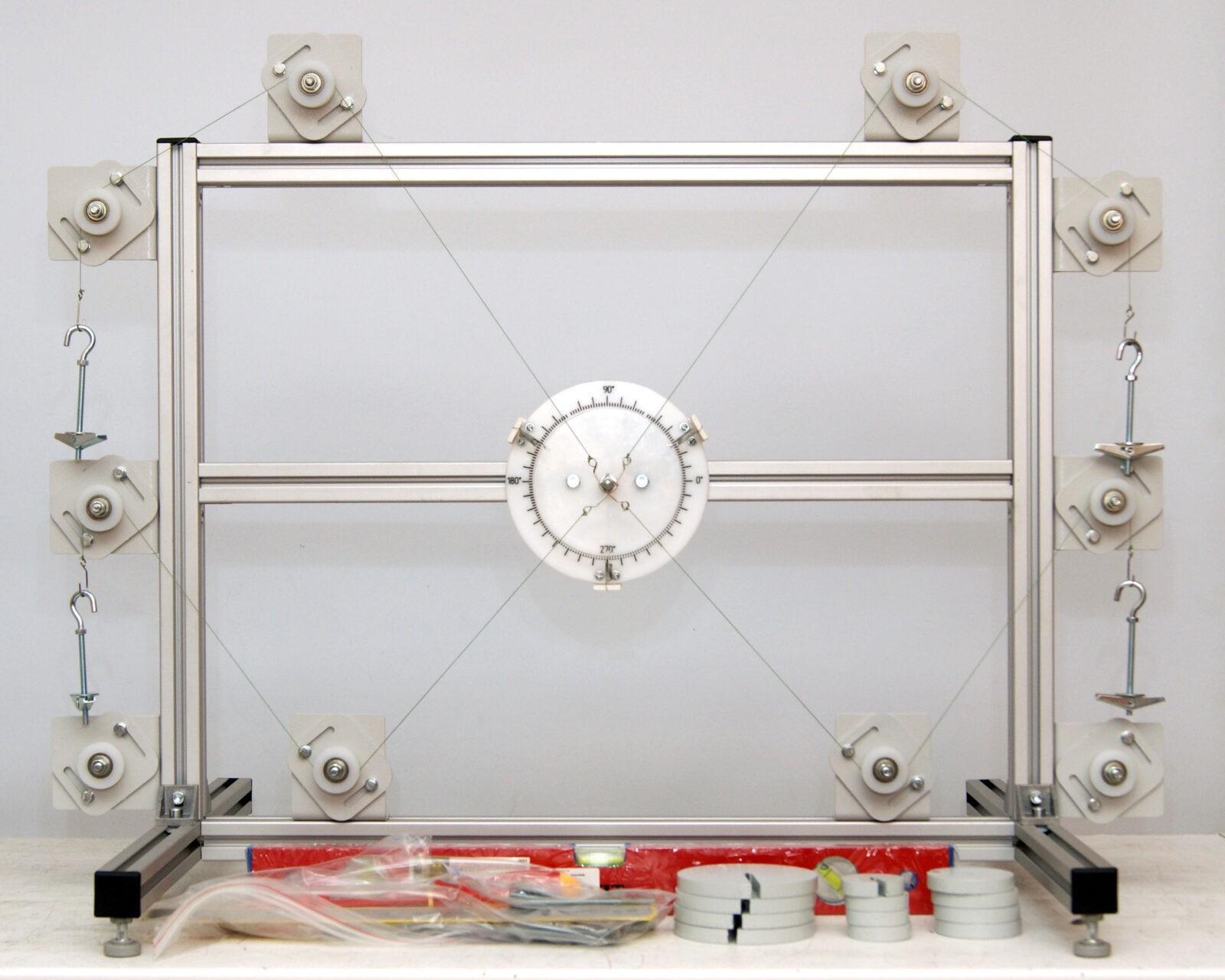

Стенд выполнен в виде единого для всех опытов настольного алюминиевого основания – базиса, на котором устанавливается исследуемый объект в зависимости от проводимого опыта. Для жесткости основание имеет усиленные сварные соединения. Благодаря быстросъемному крепежу исследуемых объектов и вспомогательных измерительных приборов, стенд позволяет легко изменять компоновку опыта и исследуемые параметры. Для регулирования имеются винтовые ножки.

В комплектацию входят:

• Груз 0,1 кг – 4 шт. Представляет цилиндрическую форму с отверстием для установки на подвес. Стальной с оцинкованным покрытием.
• Груз 0,2 кг – 4 шт. Представляет цилиндрическую форму с отверстием для установки на подвес. Стальной с оцинкованным покрытием.
• Груз 0,51 кг – 4 шт. Представляет цилиндрическую форму с отверстием для установки на подвес. Стальной с оцинкованным покрытием.
• Ключ рожковый на 10 - 1 шт Имеет внешний шестигранный профиль, выполнен из качественной углеродистой стали имеет антикоррозийное покрытие.
• Линейка - 1 шт. Представляет собой узкую пластину, у которой как минимум одна сторона прямая. Линейка имеет нанесённые штрихи (деления), кратные единице измерения длины (сантиметр, миллиметр, дюйм). Длина - 30 см.
• Отвертка универсальная – 1 шт. Представляет собой металлический стержень с наконечником – четырехгранник и прорезиненной рукояткой.
• Подвес – 4 шт. Представляет собой стальной стержень, один конец которой выполнен в виде крюка, а с другой подставкой для расположения грузов.
• Ролик – 10 шт. Ролик является частью опоры, поддерживающий подвижную конструкцию. Материал – пластик.
• Транспортир – 1 шт. Предназначен для построения и измерения углов. Транспортир состоит из линейки (прямолинейной шкалы) и полукруга (угломерной шкалы),
  разделённого на градусы от 0 до 180°. Металлический.
• Трос – 4 шт. Представляет собой тонкую нерастяжимую синтетическую нить, имеющую на концах крючки. Он предназначен для подвешивания грузов.
• Уровень – 1 шт. Измерительный инструмент прямоугольной формы из пластика, дерева или металла с установленными в нём прозрачными колбами (глазками), заполненными жидкостью. Уровень предназначен для оценки соответствия поверхностей вертикальной или горизонтальной плоскости, а также для измерения градуса отклонения поверхности от горизонтальной плоскости.
• Шайба – 1 шт. Кольцевая деталь крепежа, подкладываемая под гайку или головку болта. Материал – сталь.
• Шпилька длинная – 4 шт. Предназначена для соединения между собой деталей, имеющих гладкие или резьбовые отверстия.
• Шпилька короткая – 4 шт. Предназначена для соединения между собой деталей, имеющих гладкие или резьбовые отверстия.
• Штифт – 1 шт. Крепёжное изделие в виде цилиндрического стального стержня с резьбой, предназначенное для неподвижного соединения. Штифт плотно вставляется в отверстие, проходящее через обе детали, предотвращая их взаимное смещение.

Лабораторные работы

1. Изучение плоской системы сходящихся сил.
2. Определение опорных реакций балок.
3. Определение центра тяжести плоских фигур.
4. Балансировка тел вращения.
5. Определения модуля сдвига при кручении.
6. Определение линейных и угловых перемещений поперечных сечений статически определимой балки.
7. Определение прогибов при косом изгибе.
8. Определение главных напряжений при кручении и при совместном действии изгиба и кручения.
9. Определение критической силы для сжатого стержня большой гибкости.
10. Испытание прямых гибких стержней на сжатие.
