Учебная установка "Изучение внешнего фотоэффекта" (лазеры)

Лабораторная установка «Изучение внешнего фотоэффекта» предназначена для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний, и навыков.

Лабораторная установка позволяет снимать и исследовать вольтамперную характеристику фотоэлемента, а так же производить оценку численных значений постоянной Планка.

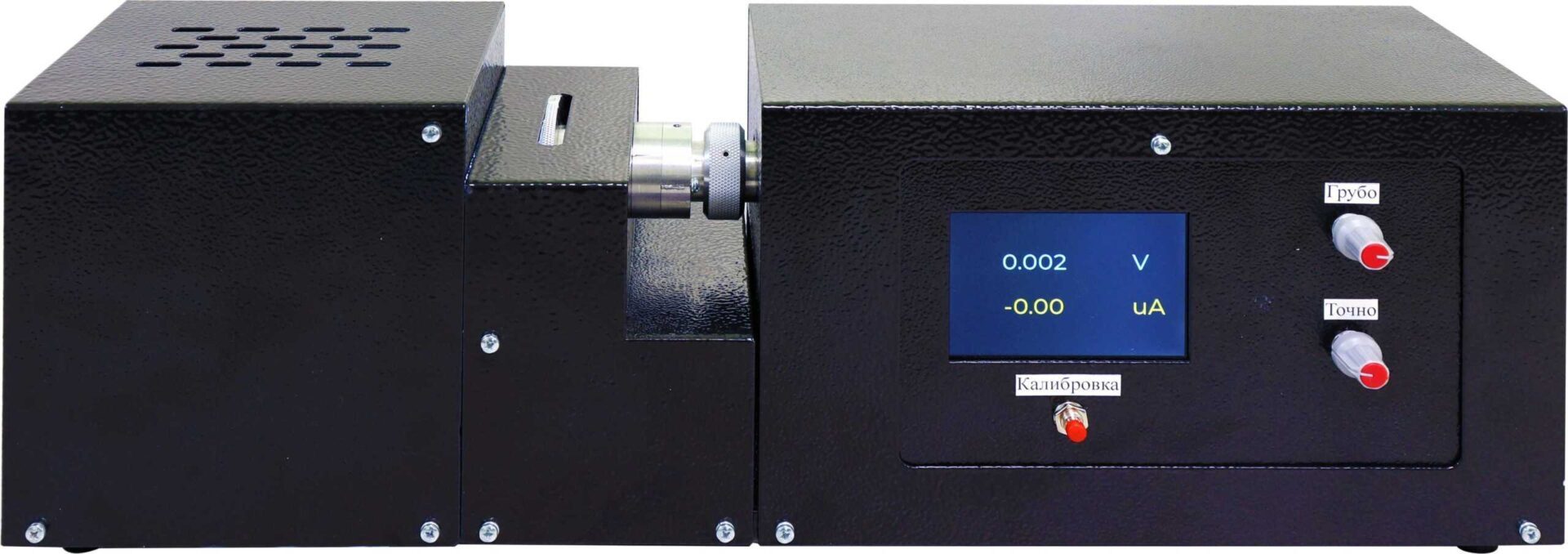

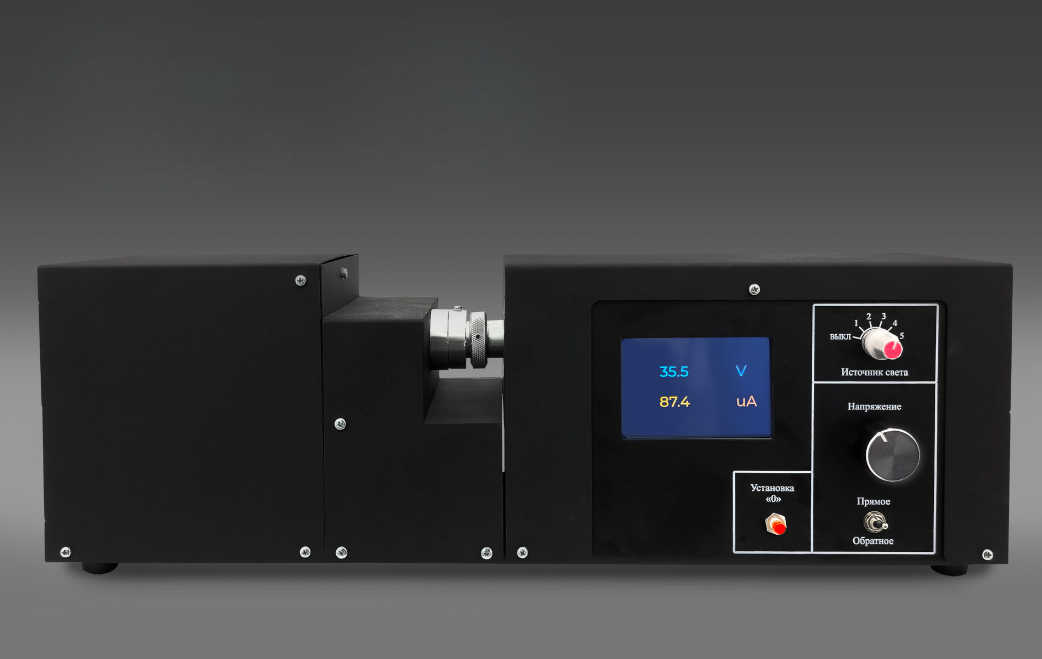

Установка для изучения внешнего фотоэффекта и определения постоянной Планка, выполнена в металлическом корпусе с расположенными в нем источниками лазерного излучения различных длин волн, вакуумным фотоэлементом, источником питания цепи фотоэлемента с плавной регулировкой выходного напряжения, блоком управления, микропроцессорной системой, усилителем постоянного тока, двумя поляризаторами для регулировки интенсивности светового потока.

Все источники лазерного излучения сфокусированы на вакуумном элементе и переключаются переключателем на лицевой панели стенда.

Длины волн лазерных излучателей 638 нм, 520 нм, 488 нм, 450 нм и 405 нм.

Оба поляризатора собраны в одном узле, и установлены соосно с фотоэлементом. Один поляризатор жестко закреплен, а второй имеет возможность поворачиваться на девяносто градусов, и оснащен фиксатором предотвращающим чрезмерное проворачивание и фиксацию в положение ноля градусов и девяносто градусов.

Блок управления реализован на микропроцессорной системе, и имеет цветной ЖК дисплей для отображения данных.

Лабораторные работы

Учебный стенд позволяет:

1. изучить законы фотоэффекта;
2. построить вольтамперную характеристику фотоэлемента;
3. определить величину постоянной Планка.
