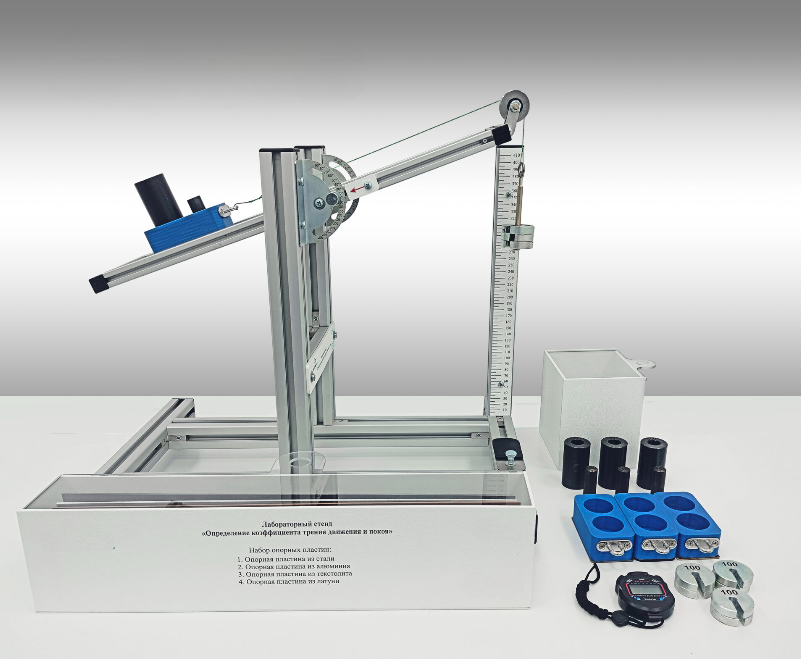

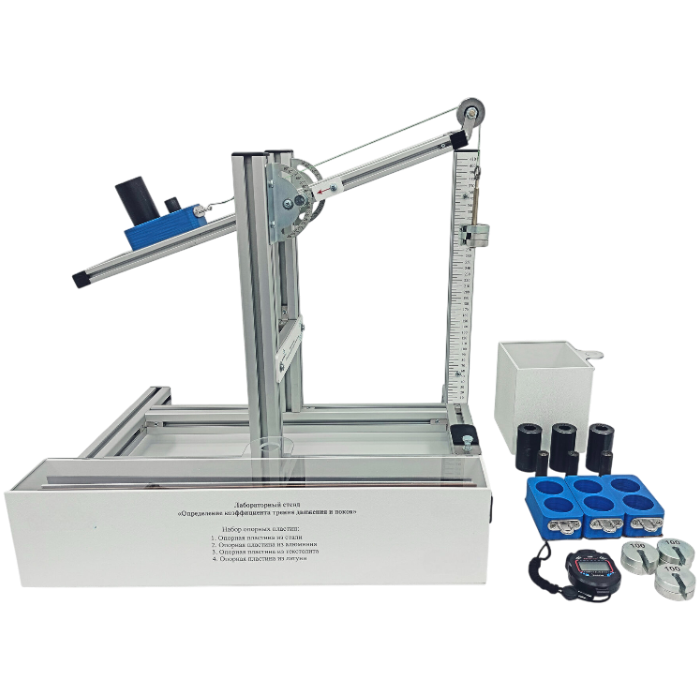

Лабораторный стенд «Определение коэффициентов трения скольжения и покоя» предназначен для определения коэффициентов трения скольжения и покоя при различных сочетаниях материалов соприкасающихся тел.

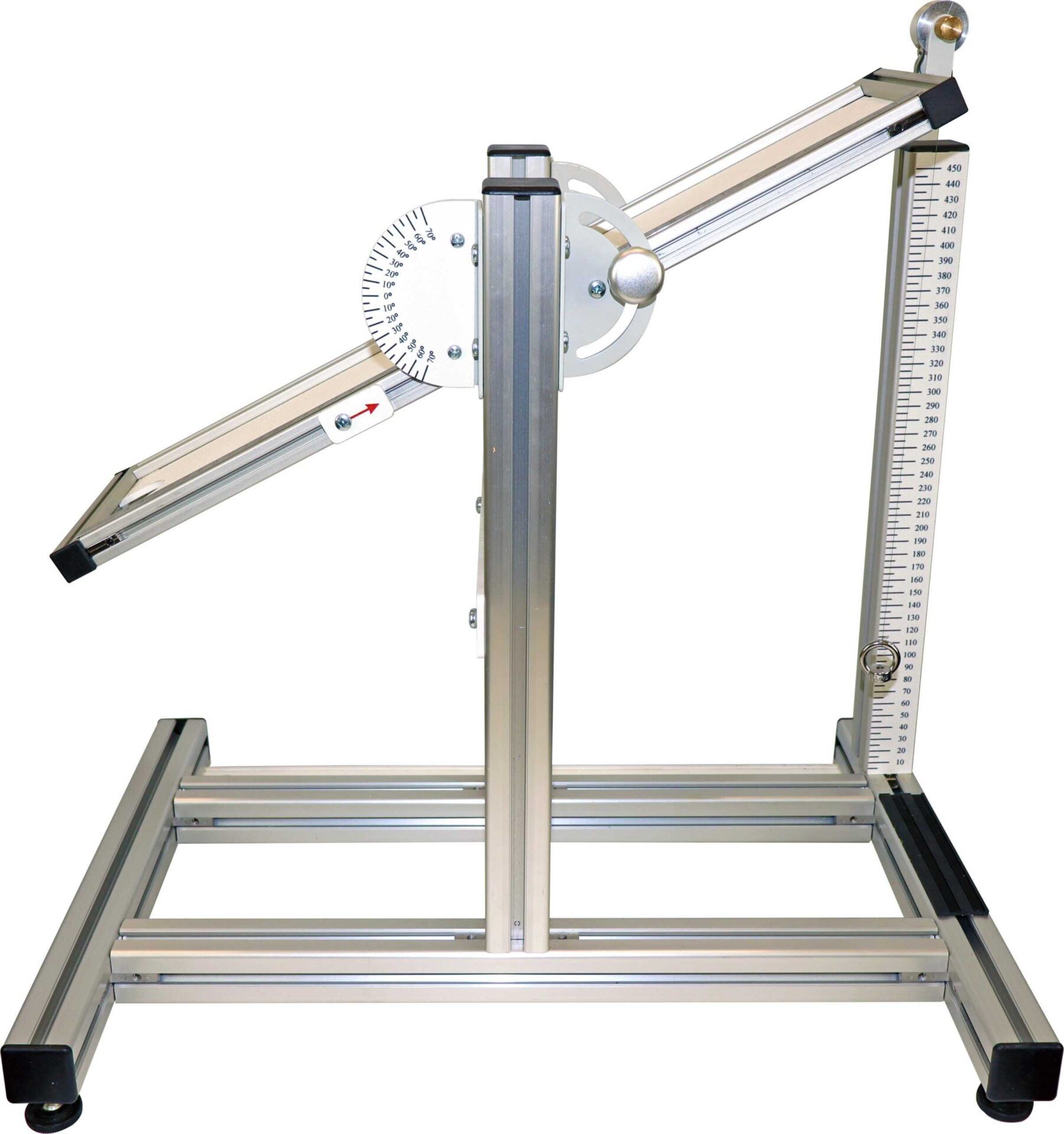

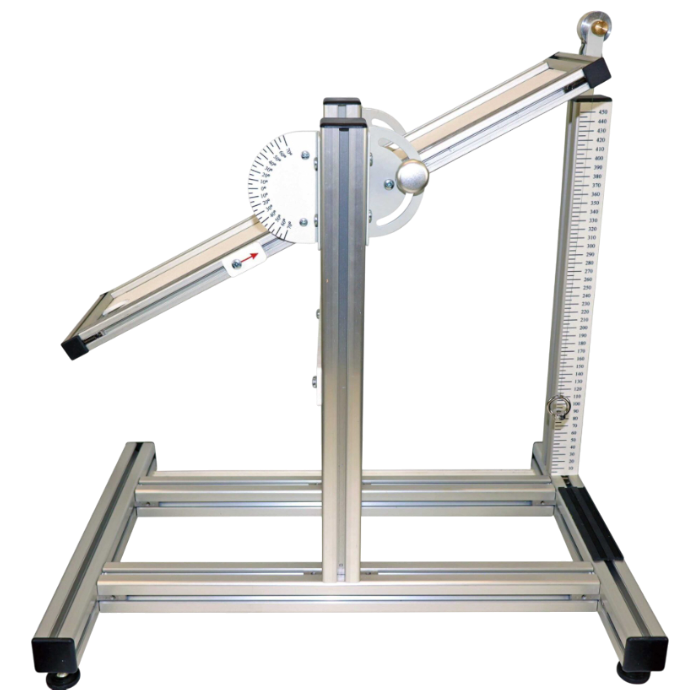

Учебный стенд представляет собой основание из профиля, с установленной на нем поворотной платформой. Поворотная платформа имеет возможность фиксации под различными углами. На поворотной платформе закреплена шкала, а на основании стрелка для определения угла наклона поворотной платформы.
Конструкция основания учебного оборудования обеспечивает закрепление и легкую замену оснований из различных материалов. С одной стороны основания закреплен роликовый блок для перекидывания нити подвеса.

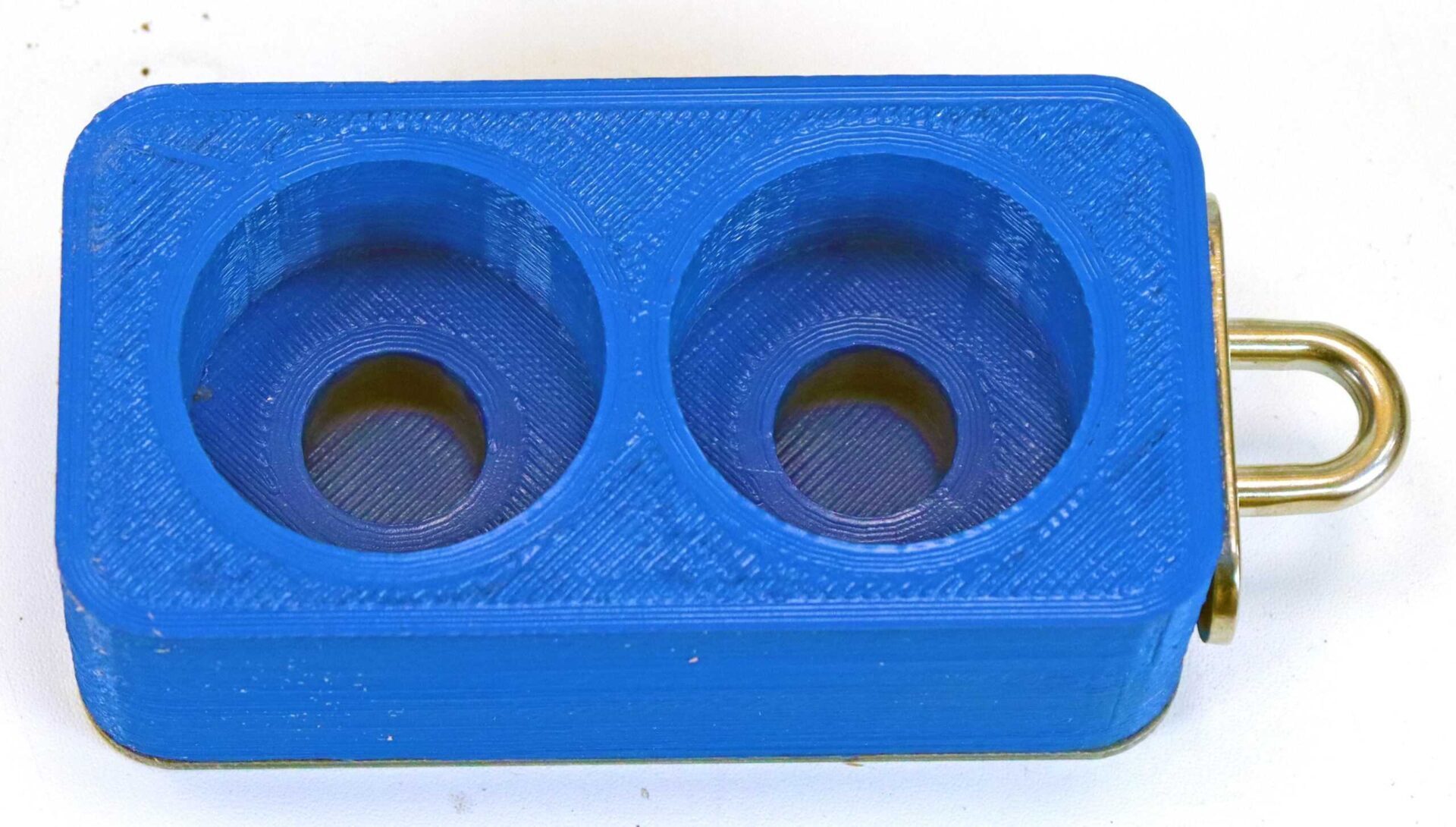

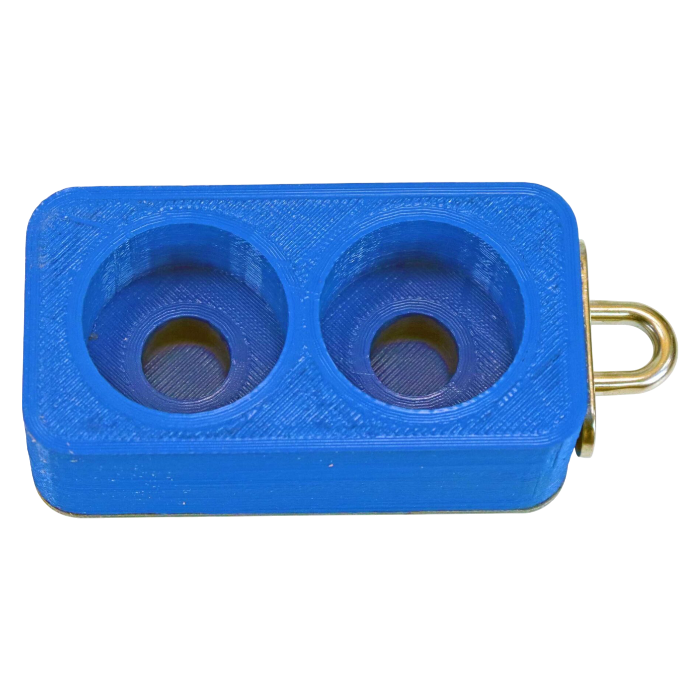

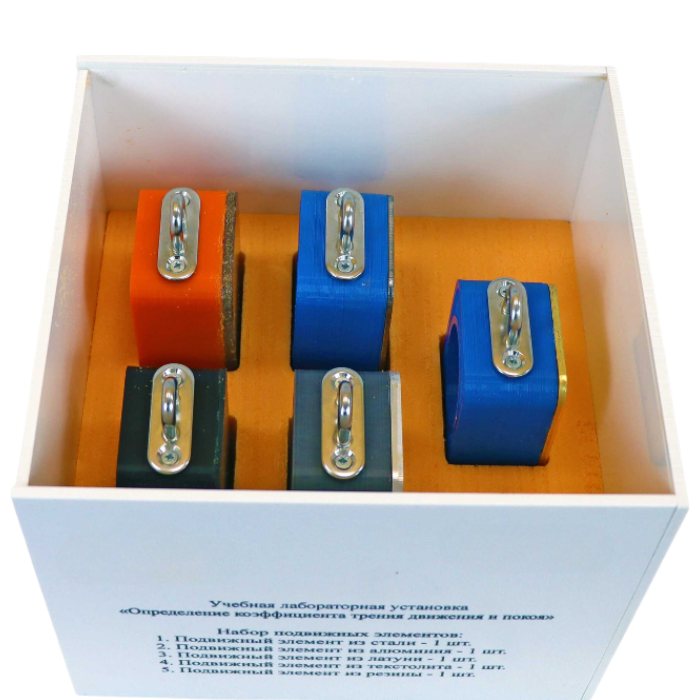

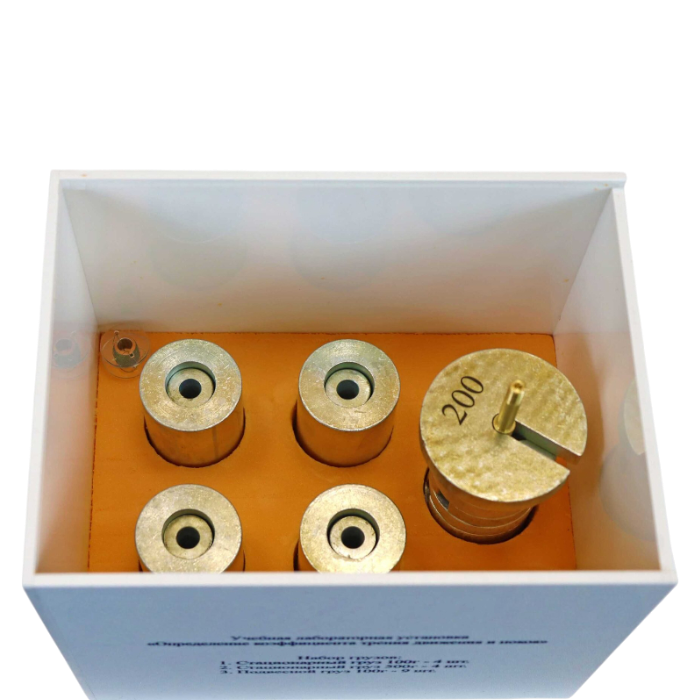

Учебный стенд оснащается подвижными пластинами из различных материалов. Подвижные пластины обеспечивают установку на них грузов и закрепление нити подвеса.
Преимущества
Поворотная платформа имеет возможность поворота в вертикальной плоскости и фиксации в заданных положениях.
Регулировка угла наклона платформы осуществляется с помощью рычажно-винтового привода.
Ручка винта регулировки наклона позволяет плавно изменять угол наклона платформы в пределах ±45º, что достаточно для проведения большинства экспериментов (максимальный угол наклона ограничивает поверхность лабораторного стола).
Для проведения экспериментов по исследованию трения движения, наклонная платформа и вертикальная стойка оборудована системой роликового блока с тяговой нитью, посредством которой осуществляется перемещение образцов подвижных пластин по пластинам опорной платформы.
На вертикальную стойку нанесена шкала (линейка), позволяющая, с помощью секундомера, оценить скорость перемещения образца.
Конструкция основания лабораторной установки обеспечивает закрепление и легкую замену оснований из различных материалов.
