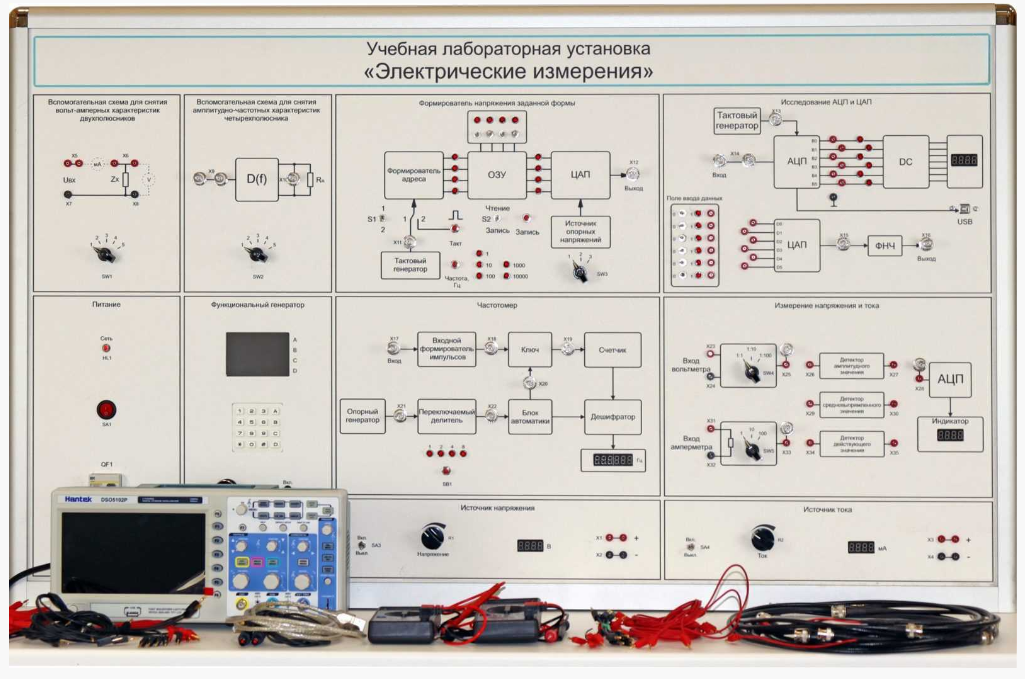

Учебная лабораторная установка «Электрические измерения»

Учебная лабораторная установка «Электрические измерения» представляет собой рабочее место для бригады студентов из двух человек и предназначена для проведения лабораторных занятий по дисциплинам «Электрорадиоизмерения», «Электротехнические измерения», «Измерительная техника», «Электрические измерения», «Метрология и радиоизмерения» и другим учебным дисциплинам, изучающим принципы электрических измерений.

Конструктивно установка выполнена в настольном исполнении в виде моноблока.

На лицевых панелях блоков изображена функциональная схема, выведены необходимые контрольные гнезда и органы управления. Элементы схем отдельных блоков соединены с гнездами, необходимыми для коммутации схем. Ниже приведено описание стационарных блоков, входящих в комплект поставки лабораторной установки.

На моноблоке «Электрические измерения» расположены:

1. Модуль «Питание», предназначен для ввода однофазного напряжения 220В, защиты от коротких замыканий в элементах стенда, а также подачи низковольтных напряжений питания переменного и постоянного тока к отдельным модулям стенда.
2. Модуль «Функциональный генератор», предназначен для формирования сигналов различных форм с плавно регулируемой амплитудой и частотой с цифровой индикацией текущего значения частоты и амплитуды.
3. Модуль «Источник напряжения», предназначен для формирования постоянного напряжения, с возможностью его точного задания при помощи регулятора.
4. Модуль «Источник тока», предназначен для формирования постоянного тока, с возможностью его точного задания при помощи регулятора.
5. Модуль «Измерение напряжения»
6. Модуль «Формирователь напряжения заданной формы»
7. Модуль «Частотомер»
8. Модуль «Исследование АЦП и ЦАП»
9. Модуль «Вспомогательная схема для снятия ВАХ двухполюсников»
10. Модуль «Вспомогательная схема для снятия АЧХ четырехполюсника»

*имеется возможность подключения компьютера (ноутбука) по USB

Лабораторные работы

1. Измерение амплитудного, средневыпрямленного и действующего значений переменного напряжения различных форм.
2. Измерение ВАХ двухполюсников и АЧХ четырехполюсников
3. Формирование напряжения заданной формы
4. Изучение принципа работы частотомера
5. Исследование АЦП и ЦАП
