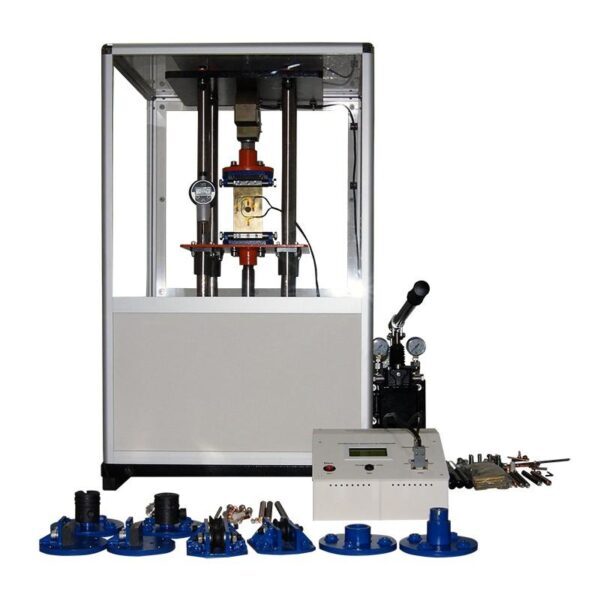

Учебная гидравлическая испытательная машина

Учебная гидравлическая испытательная машина предназначена для проведение лабораторных работ по изучению способов определения механических свойств материалов.

В состав учебной гидравлической испытательной машины входит:

• комплект сменной оснастки для проведения испытаний на растяжение;
• комплект сменной оснастки для провидения испытаний на сжатие;
• комплект сменной оснастки для проведения испытаний на изгиб;
• комплект сменной оснастки для проведения испытаний на срез;
• комплект сменной оснастки для испытания образцов из листовых материалов;
• измерительный блок;
• методическое обеспечение;
• учебный видеоролик.

Сварное основание с установленным на нем устройством для испытания образцов, выполнено из стальной трубы с приваренной плитой. Толщина плиты, 10 мм.

Гидравлическая система гидропривода состоит из: гидроцилиндра двойного действия, ручного гидравлического насоса, предохранительного клапана, гидравлического распределителя, манометра.

В состав устройства для испытания образцов входит:

• неподвижная траверса с приспособлением для установки образца.
• подвижная траверса с приспособлением для установки образца.
• устройство для измерения усилия сжатия/растяжения.
• устройство измерения перемещения подвижной траверсы.
• ручной гидравлический привод.

Измерение усилия сжатия/растяжения образца при помощи тензодатчика, подключенного к измерительному блоку.

Диапазон измерений тензодатчика соответствует диапазону усилий, развиваемых гидроприводом.

Измерительный блок с микропроцессорной системой измерений с выводом информации на графический ЖК дисплей. Данные на дисплее отображаются построчно в формате: наименование параметра, единица измерения, значение параметра.

Отображение мгновенной величины усилия и наибольшей величины усилия. Для обнуления показаний и установки нулевого значения измеренной величины использоваться кнопка «Установка нуля».

Разъем для подключения к сети электропитания на задней панели.

Измерение величины перемещения подвижной траверсы осуществляется с помощью цифрового измерительного прибора.

Лабораторные работы

1. Определение нагрузки разрушения образца из пластичного материала при растяжении.
2. Определение нагрузки разрушения образца из хрупкого материала при растяжении.
3. Построение диаграммы деформирования при растяжении пластичного материала.
4. Экспериментальное определение диаграммы деформирования материала при сжатии.
5. Определение прочности хрупкого материала при испытаниях на изгиб.
6. Проба пластичного материала на изгиб с заданным радиусом.
7. Испытание пластичных материалов на срез.
8. Экспериментальная оценка влияния концентраторов на разрушение пластичных материалов при однократном нагружении.
