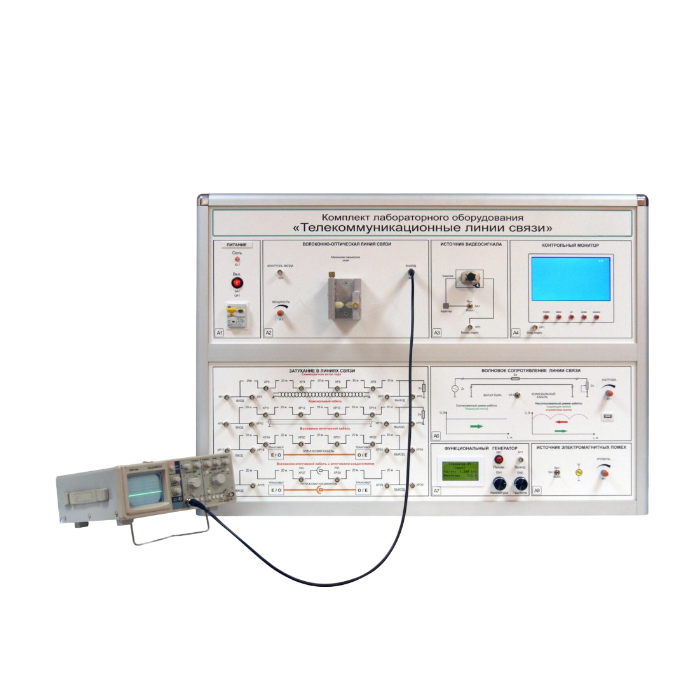

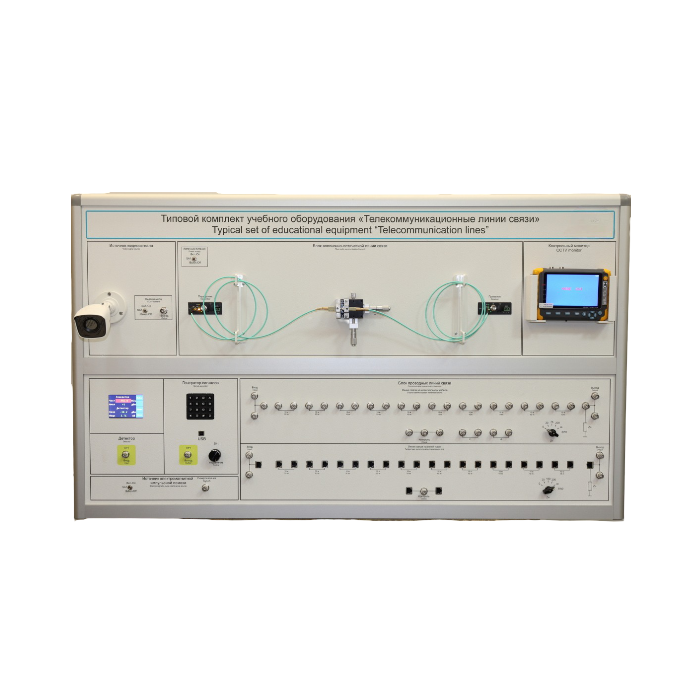

Типовой комплект учебного оборудования «Телекоммуникационные линии связи»

Лабораторный стенд предназначен для изучения телекоммуникационных линий связи в рамках лабораторных работ, проводимых в высшем учебном заведении.

Настольный. моноблочный модуль, управление лабораторным стендом при помощи компьютера и специального программного обеспечения.

Включает в себя:

• Волоконно-оптическая линия связи, включая необходимые передатчики, камеры, приемники и т.д.
• линия связи на симметричном кабеле «витая пара» с входными и выходными трансформаторами
• линия связи на коаксиальном кабеле с нагрузкой линии
• источник видеосигнала и контрольный монитор, источник электромагнитной импульсной помехи
• осциллограф – аналоговый или цифровой
• комплект оптических, коаксиальных, и симметричных соединительных кабелей
• наличие специализированного программного обеспечения (с интерфейсом на английском и/или русском языке)
• наличие USB осциллографа (цифровой) с параметрами и техническими характеристиками, совместимыми с лабораторным стендом
• наличие USB генератора сигналов с параметрами и техническими характеристиками, совместимыми с лабораторным стендом

Лабораторные работы

1. Измерение и определение характеристик сигнала (волновое сопротивление, полоса пропускания и т.д.)
2. Определение характера погрешностей(неоднородностей) в проводных линиях связи
3. Определение характера распространения сигналов в линии в зависимости от сопротивления нагрузки на гармоническом сигнале
4. Исследование влияния погрешностей(неоднородностей) в стыках оптоволоконных кабелей на затухание сигнала
5. Проведение качественной оценки телевизионного сигнала при передаче его по оптоволоконным кабелям.
