Типовой комплект учебного оборудования «Система охлаждения оборотной воды воздушным способом»

Стенд предназначен для изучения технологии охлаждения оборотной воды системы промышленного водоснабжения. В стенде представлены башенная и вентиляторная типы градирных установок.

Стенд предназначен для изучения технологии охлаждения оборотной воды системы промышленного водоснабжения. Стенд предназначен для курсового проектирования по дисциплине «Водоснабжение промышленных предприятий».

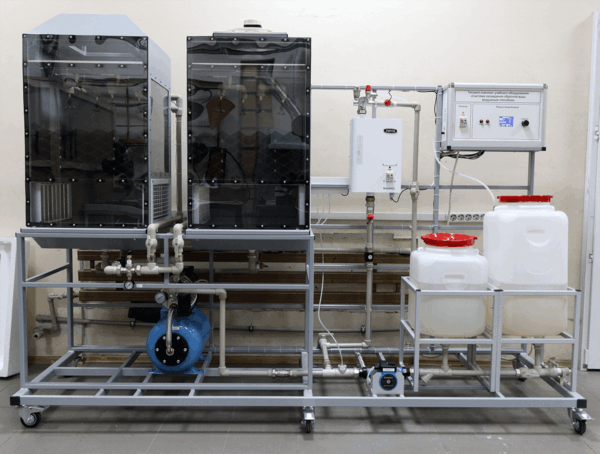

В стенде представлены два типа градирных установок, используемых на промышленных предприятиях: вентиляционная и башенная. Градирни объединены в одну конструкцию, передняя стенка которой выполнена из прозрачного материала.

Лабораторная установка состоит из исследуемого элемента, а также блока управления. Блок управления, выполнен из металлического профиля с корпусом из ABS пластика, белого цвета с текстурой «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда. Все надписи и обозначения на лицевой панели выполнены с помощью цветной термопечати.
В состав установки входят следующие элементы:
- Насос
- Вентилятор
- Ороситель
- Водоуловитель
- Резервуар для автономной работы стенда
- Подводящая и отводящая водопроводные трубы
- Датчик скорости крыльчатого типа
- Датчики давления
- Датчики температуры.

Для проведения лабораторных работ стенд укомплектован измерительной системой. Все датчики, установленные на объектах исследования, подключаются к измерительной системе и отображаются на цветном LCD TFT дисплее.

Связь с компьютером осуществляется по интерфейсу USB имеющему гальваническую развязку для защиты порта компьютера.

Преимущества

Автономная работа, не требует подключения к системе водоснабжения

Лабораторные работы

1. Изучение устройства и принципа работы градирных установок различных типов.
2. Изучение различных типов оросителей, применяемых в градирнях: плёночные, капельные и брызгальные.
3. Изучение технологии охлаждения воды градирней башенного типа.
4. Изучение технологии охлаждения воды градирней вентиляторного типа.
5. Сравнение температурной эффективности работы градирен двух типов.
