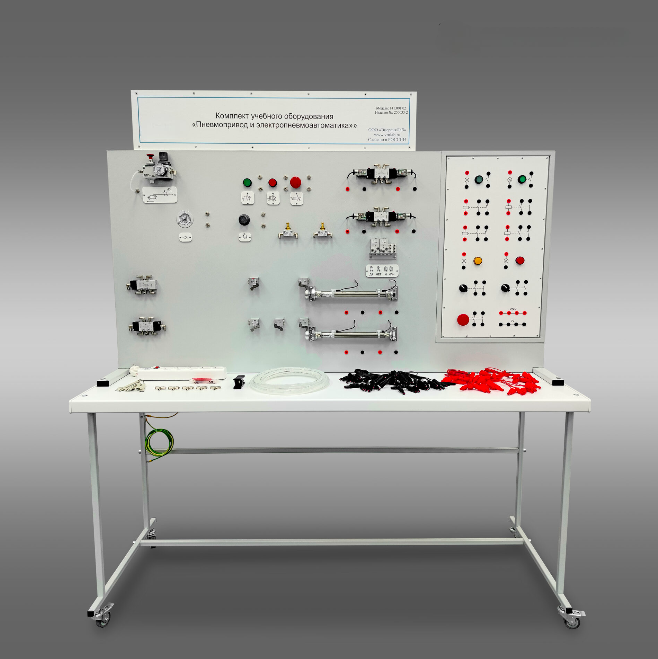

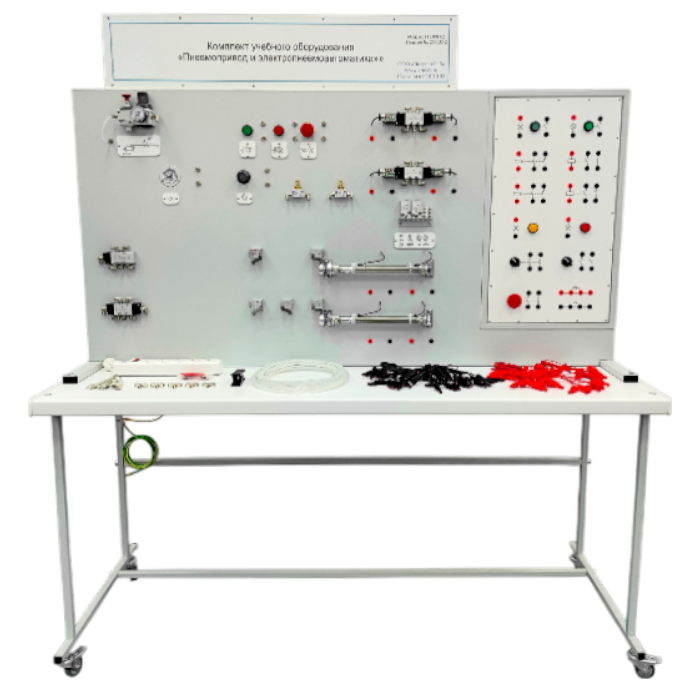

Типовой комплект учебного оборудования «Пневмопривод и электропневмоавтоматика» (22 лабораторные работы)

Учебный комплект электропневматических элементов для изучения структур и законов управления электропневматическими приводами.

Учебный комплект рассчитан на обучение основам управления пневмоприводами. Элементы стенда жестко закреплены на центральной панели комплекса с целью сокращения времени на монтаж, сохранности элементов и защиты от вандализма. Демонтаж элементов осуществляется только при разборке стенда.

Состав учебного оборудования:

Комплект поставки включает в себя:

1. Лабораторная рама – 1 шт. - предназначена для установки блока управления стендом и другого необходимого оборудования. Основание рамы представляет собой сварную конструкцию, выполненную из металлического профиля, покрытого краской. Основание укомплектовывается упорами «Колесо».

2. Блок управления стендом «Пневмопривод и электропневмоавтоматика» - предназначен для проведения лабораторно-практических работ. На рамном основании монтируется блок управления стендом, а также пневматическая система стенда. Блок управления предназначен для управления модулями стенда.
   Передняя панель блок управления выполнена из пластика, белого цвета с текстурой «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда. Блок прикручен к раме стенда на винтах для удобства демонтажа в случае гарантийного ремонта. Все надписи и обозначения на лицевой панели выполнены с помощью цветной термопечати.
   В состав блока управления входит микропроцессорная система, которая предназначена для управления модулями стенда, а также обеспечивает измерение, отображение и сохранение режимных параметров.
   Связь с компьютером производится по интерфейсу USB. Управление всеми устройствами производится с помощью уникального протокола обмена.
3. Модуль ввода-вывода – 1 шт. - предназначен для отладки стенда, а также подключения ноутбука к аппаратной части стенда через USB разъем.

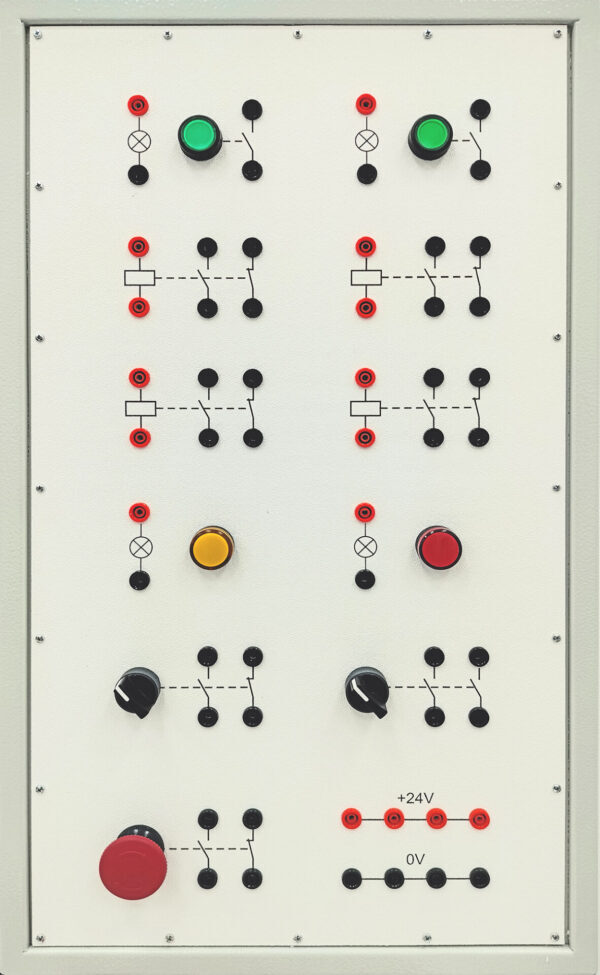

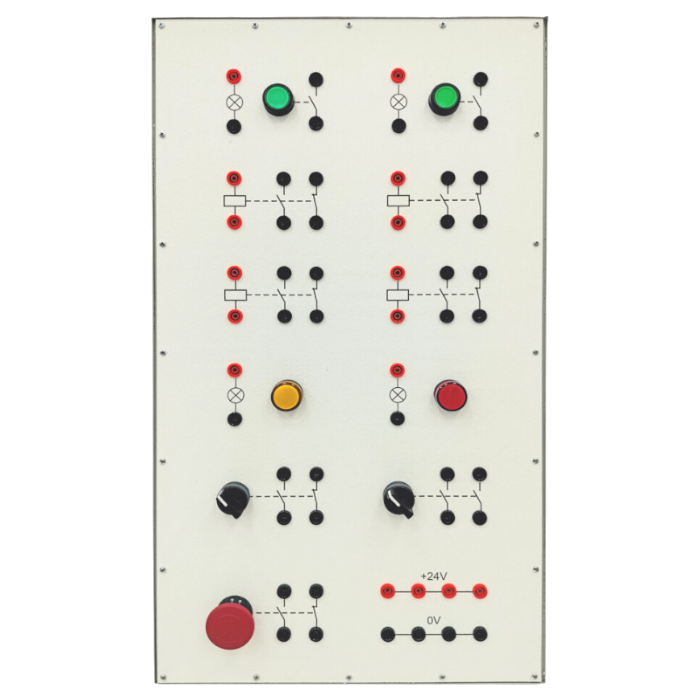

На блоке управления стендом размещены:

1. Электрическая кнопка – 2 шт.
2. Переключатель селекторного типа – 2 шт. Имеет два устойчивых положения.
3. Кнопка аварийного останова – 1 шт. Имеет два устойчивых положения. Параллельно выведены 2 контакта нормально замкнутые и нормально разомкнутые
4. Блок контактов источника питания – 1 шт.

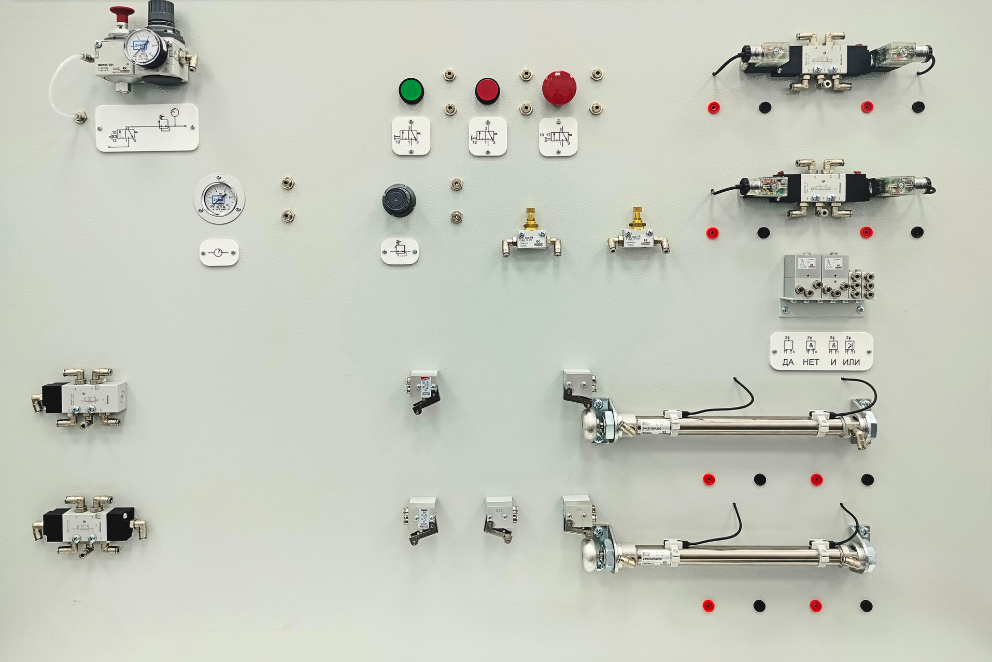

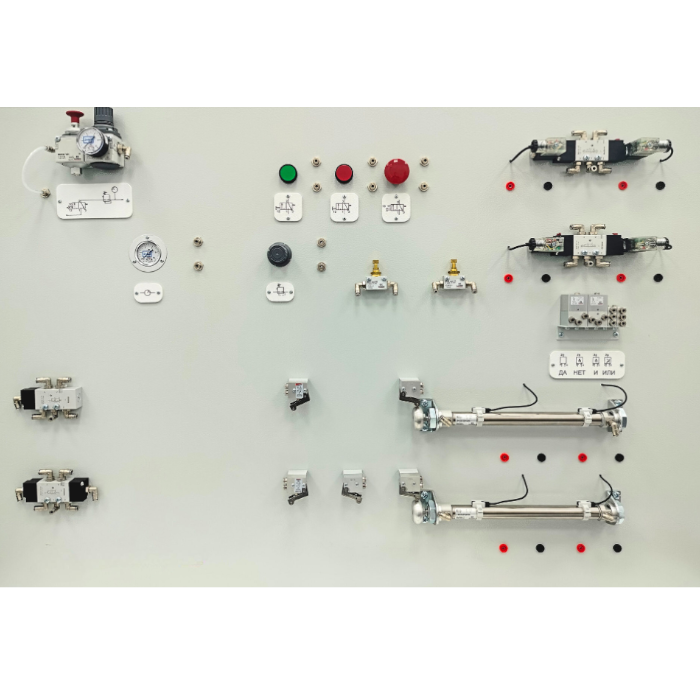

На раме размещена панель пневматическая. На панели размещены и жестко закреплены следующие элементы:

• Блок подготовки воздуха – 1 шт
• Клапан безопасности – 1 шт.
• Регулятор давления 1 шт.
• Манометр с верхним диапазоном измерения 1000 кПа – 1 шт.
• Распределитель – 2 шт. Тип: нормально закрытый, с двусторонним пневматическим управлением
• Распределитель 5/2 в количестве – 2 шт. Клапан с двусторонним электрическим управлением, с двумя устойчивыми положениями.
• Логический элемент «НЕТ» в количестве – 1 шт.
• Логический элемент «И» в количестве – 1 шт.
• Логический элемент «ИЛИ» в количестве – 1 шт.
• Пневмоцилиндр двустороннего действия – 2 шт.
• Комплект датчиков к учебному набору электропневматических элементов включающий в себя:
  • Геркон – 4 шт. Герконы закреплены на корпусе цилиндра таким образом, что при полностью втянутом штоке цилиндра срабатывает один геркон, при полностью выдвинутом другой.
  • Дроссель с обратным клапаном в количестве – 2 шт.

В каналы выхлопа установлены самозаклинивающееся соединение с металлической цангой, с захватом пластикового шланга.

• Комплект для монтажа и обслуживания – 1 шт.

Комплект для монтажа и обслуживания включает в себя следующие элементы:

1. Пневматический пластиковый шланг - 20 м.
2. Ножницы для пневматического пластикового шланга – 1 шт.
3. Набор съемников для самозаклинивающегося соединение различных диаметров.

Стенд укомплектован компрессором с рабочим напряжением 220В, 50Гц.

Лабораторные работы

1. Демонстрация работы пневмосистемы. Обучение замерам скорости перемещения штока пневмоцилиндра.
2. Изучение работы пневматических распределителей с пневматическим управлением.
3. Изучение работы пневматических распределителей с электрическим управлением.
4. Изучение работы пневматического цилиндра двустороннего действия. Схемы управления пневматическим цилиндром двустороннего действия с применением распределителей.
5. Схемы пневмоприводов с дискретным управлением по положению. Применение конечных выключателей в схемах.
6. Изучение работы пневматического дросселя с обратным клапаном.
7. Дроссельное регулирование скорости пневмопривода. Последовательное дроссельное регулирование с установкой дросселя в линии выхлопа.
8. Дроссельное регулирование скорости пневмопривода. Последовательное дроссельное регулирование с установкой дросселя в линии нагнетания.
9. Дроссельное регулирование скорости пневмопривода. Параллельное дроссельное регулирование.
10. Регулировка давления в системе с помощью редукционного клапана
11. Применение логических операций при управлении исполнительным механизмом.
12. Логическая операция повторения («ДА»). Реализация логической функции пневматическими устройствами при пневматическом входном сигнале.
13. Логическая операция повторения («ДА»). Реализация логической функции пневматическими устройствами при электроконтактном входном сигнале
14. Логическая операция инверсия («НЕ»). Реализация логической функции пневматическими устройствами при пневматическом входном сигнале.
15. Логическая операция инверсия («НЕ»). Реализация логической функции пневматическими устройствами при электроконтактном входном сигнале.
16. Логическая операция «ИЛИ». Реализация логической функции с помощью пневматических устройств при использовании нескольких пневматических входных сигналов.
17. Логическая операция «ИЛИ». Реализация логической функции с помощью электроконтактных входных сигналов.
18. Применение логических операций при управлении исполнительным механизмом. Управление от нескольких пневматических входных сигналов. Разработка пневматических схем с применением логических элементов «ИЛИ».
19. Применение логических операций при управлении исполнительным механизмом. Управление от нескольких электрических входных сигналов. Разработка пневматических схем с применением логических элементов «ИЛИ».
20. Логическая операция «И». Реализация логической функции пневматическими устройствами при пневматическом входном сигнале.
21. Логическая операция «И». Реализация логической функции пневматическими устройствами при электрическом входном сигнале.
22. Разработка пневматических схем с применением логических операций в различных сочетаниях.
