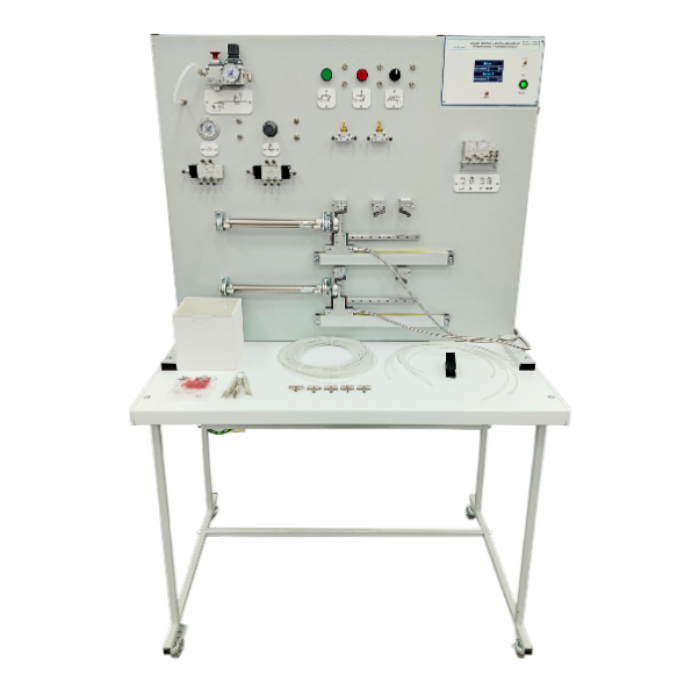

Типовой комплект учебного оборудования «Пневмопривод и электропневмоавтоматика» (16 лабораторных работ)

Учебный комплект для решения задач согласованного управления двумя пневматическими приводами.

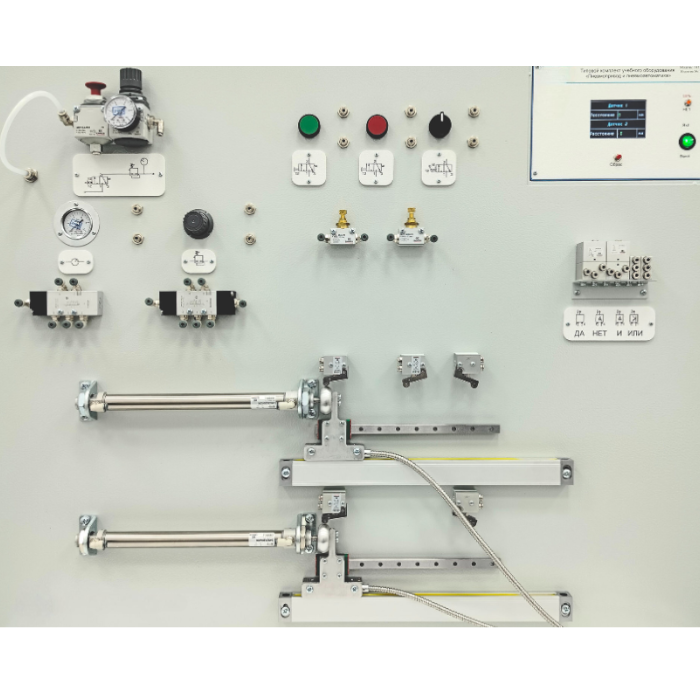

Учебный комплект рассчитан на обучение основам управления пневмоприводами. Элементы пневмоавтоматики жестко закреплены на центральной панели комплекса с целью сокращения времени на монтаж, сохранности элементов и защиты от вандализма. Демонтаж элементов осуществляется только при разборке стенда.

Состав учебного оборудования:
Комплект поставки включает в себя:

• Лабораторная рама – 1 шт., которая предназначена для установки блока управления стендом и другого необходимого оборудования.
• Блок управления стендом «Пневмопривод и пневмоавтоматика», предназначен для проведения лабораторно-практических работ.
• Модуль ввода-вывода – 1 шт., предназначен для отладки стенда, а также подключения ноутбука к аппаратной части стенда через USB разъем.
• Распределитель – 2 шт.
• Комплект для монтажа и обслуживания 1 шт.

Стенд укомплектован компрессором.

Лабораторные работы

1. Демонстрация работы пневмосистемы. Обучение замерам скорости перемещения штока пневмоцилиндра.
2. Изучение работы пневматических распределителей с пневматическим управлением.
3. Изучение работы пневматического цилиндра двустороннего действия. Схемы управления пневматическим цилиндром двустороннего действия.
4. Схемы пневмоприводов с дискретным управлением по положению.
5. Дроссельное регулирование скорости пневмопривода. Последовательное дроссельное регулирование с установкой дросселя в линии выхлопа.
6. Дроссельное регулирование скорости пневмопривода. Последовательное дроссельное регулирование с установкой дросселя в линии нагнетания.
7. Дроссельное регулирование скорости пневмопривода. Параллельное дроссельное регулирование.
8. Регулировка давления в системе с помощью редукционного клапана
9. Применение логических операций при управлении исполнительным механизмом.
10. Логическая операция повторения («ДА»). Реализация логической функции пневматическими устройствами при пневматическом входном сигнале.
11. Логическая операция инверсия («НЕ»). Реализация логической функции пневматическими устройствами при пневматическом входном сигнале.
12. Логическая операция «ИЛИ». Реализация логической функции с помощью пневматических устройств при использовании пневматических входных сигналов.
13. Применение логических операций при управлении исполнительным механизмом. Управление от нескольких пневматических входных сигналов. Разработка пневматических схем с применением логических элементов «ИЛИ».
14. Логическая операция «И». Реализация логической функции с помощью пневматических устройств. Использование для реализации функции пневматических распределителей.
15. Применение логических операций при управлении исполнительным механизмом. Управление от нескольких пневматических входных сигналов. Разработка пневматических схем с применением логических элементов «И».
16. Разработка пневматических схем с применением логических операций в различных сочетаниях.
