Типовой комплект учебного оборудования «Основы механики жидкости» предназначен для проведения лабораторных работ по курсу «Механика жидкости и газа», «Гидрогазодинамика» в системе высшего и среднего профессионального образования, а также будет интересен студентам других технических специальностей.
Выполнение лабораторных работ способствует лучшему усвоению теоретического курса, приобретение практических основ. В ходе проведения экспериментов приобретаются навыки в обращении с измерительными приборами и оборудованием, постановке лабораторных задач и обработке экспериментальных данных.

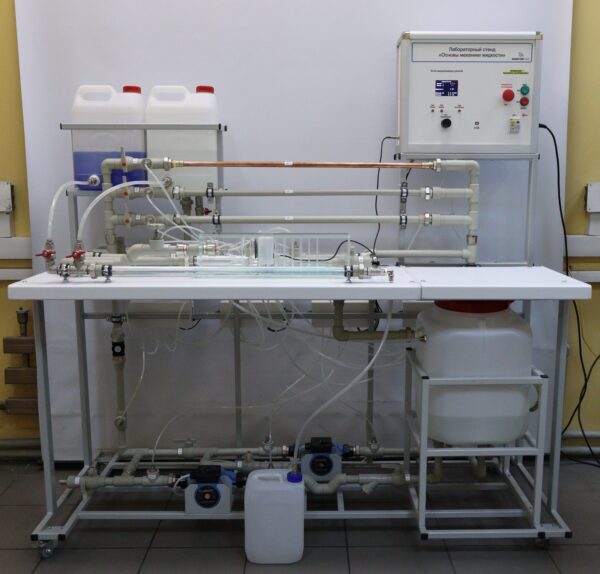

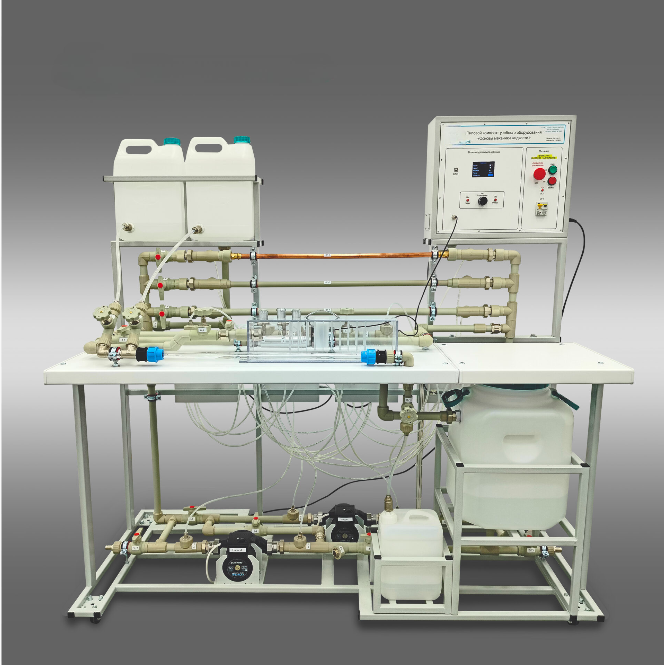

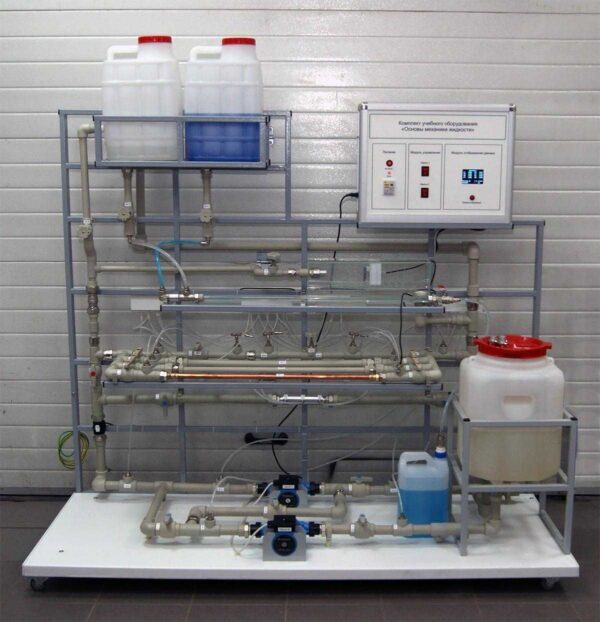

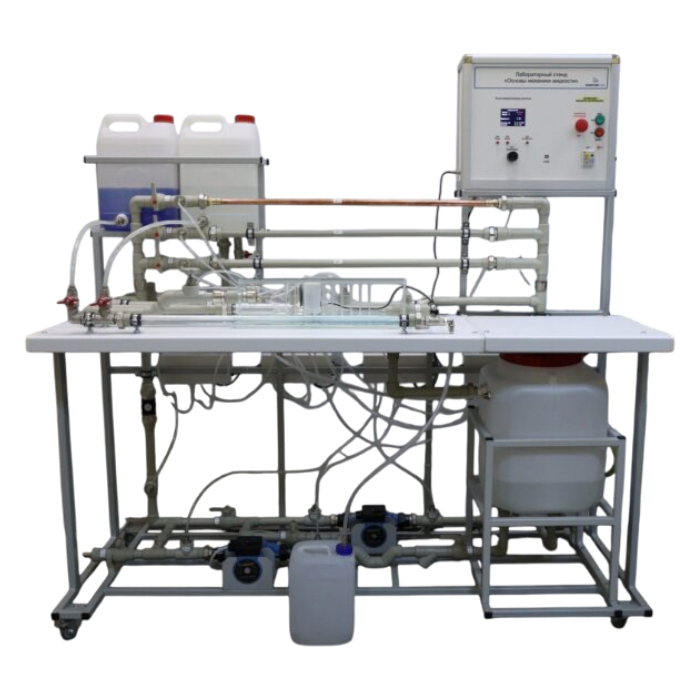

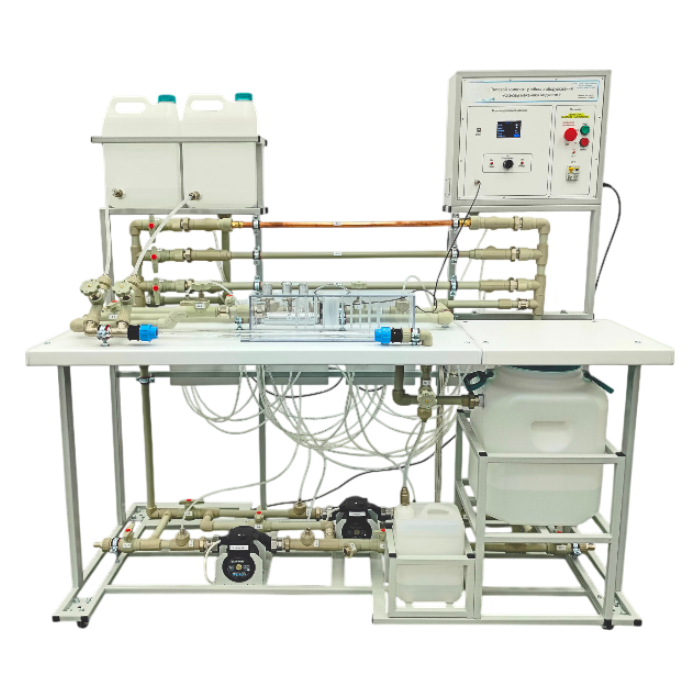

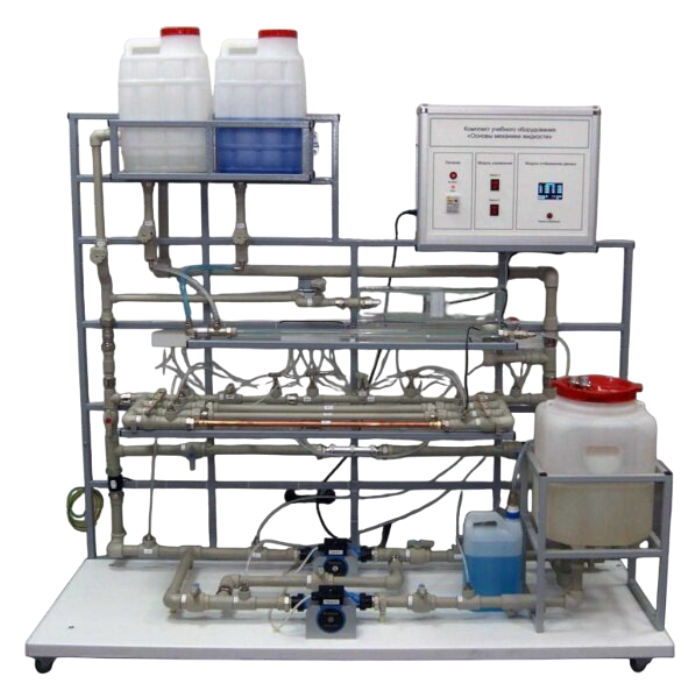

Стенд представляет собой рамное основание, выполненное из металлического профиля покрашенного порошковой краской. Основание имеет поворотные колесные опоры с тормозами. На рамном основании монтируется блок управления стендом, а также гидравлическая система.
Блок управления, выполненный из листовой стали и окрашен порошковой краской светло серого цвета. Лицевая панель выполнена из ABS пластика, белого цвета с текстурой «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда. Все надписи и обозначения на лицевой панели выполнены с помощью цветной термопечати.
Блок прикручен к раме стенда на винтах для удобства демонтажа в случае гарантийного ремонта.
Вся гидравлическая система выполнена из полипропиленового трубопровода.
В состав гидравлической системы входят следующие устройства:
- Центробежные насосы.
- Система трубопроводов и задвижек позволяет соединять центробежные насосы последовательно и параллельно.
- Датчики давления.
- Датчик расхода воды.
- Накопитель для воды.
Вся гидравлическая система стенда разделена на исследуемые участки.
Участок для изучения режима течения жидкости (визуализация ламинарного и турбулентного режимов).
Участок состоит из двух напорных баков, один бак с чистой водой, второй с подкрашенной. Из баков вода подается дозированно подается чистая и подкрашенная вода. Емкости для хранения воды располагаются в верхней части стенда. Управление режимами течения производится при помощи вентилей.
Участок для изучения уравнения Бернулли.
Данный участок выполнен в виде одной цельной детали из коррозиестойкого материала, соотношение диаметров в трубке Бернулли 3:1:4, на каждом из участков есть отводы для подключения датчиков давления.
Участок для изучения потерь давления (напора).
Данный участок представляет собой участок полипропиленового трубопровода, с установленными на нем гидравлическими сопротивлениями в виде резкого сужения, резкого расширения, диафрагмы, задвижки. На исследуемых участках расположены дифференциальные датчики давления.
Участок для изучения характеристик трубопроводов выполнен из трубопроводов различных материалов и диаметров.
На участках трубопроводов установлены дифференциальные датчики давления.
Участок для изучения силового воздействия незатопленной струи на механическую преграду.
Данный участок представляет собой прозрачную емкость. В емкость устанавливается площадка с тензометрическим датчиком. В комплекте поставляются сменные насадки:
- цилиндрический насадок;
- цилиндрический суживающийся насадок;
- цилиндрический расширяющийся насадок.
