Типовой комплект учебного оборудования «Основы газовой динамики»

Исполнение стендовое. Управление компьютеризованное.

Лабораторный комплекс по изучению раздела механики, изучающего законы движения газообразной среды и её взаимодействия с движущимися в ней твёрдыми телами.

Лабораторный комплекс позволяет выполнять ряд лабораторных работ в курсах по основам газовой динамики.

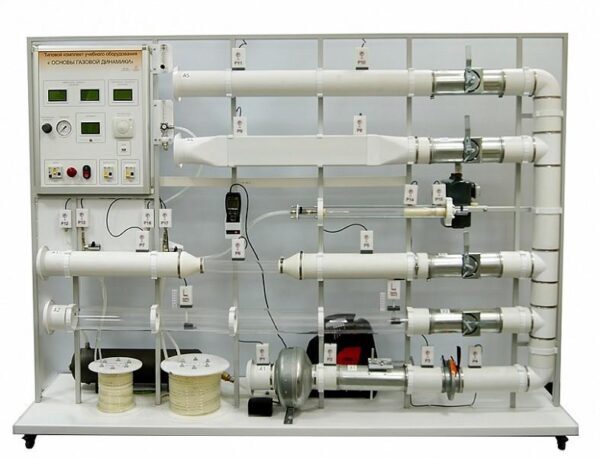

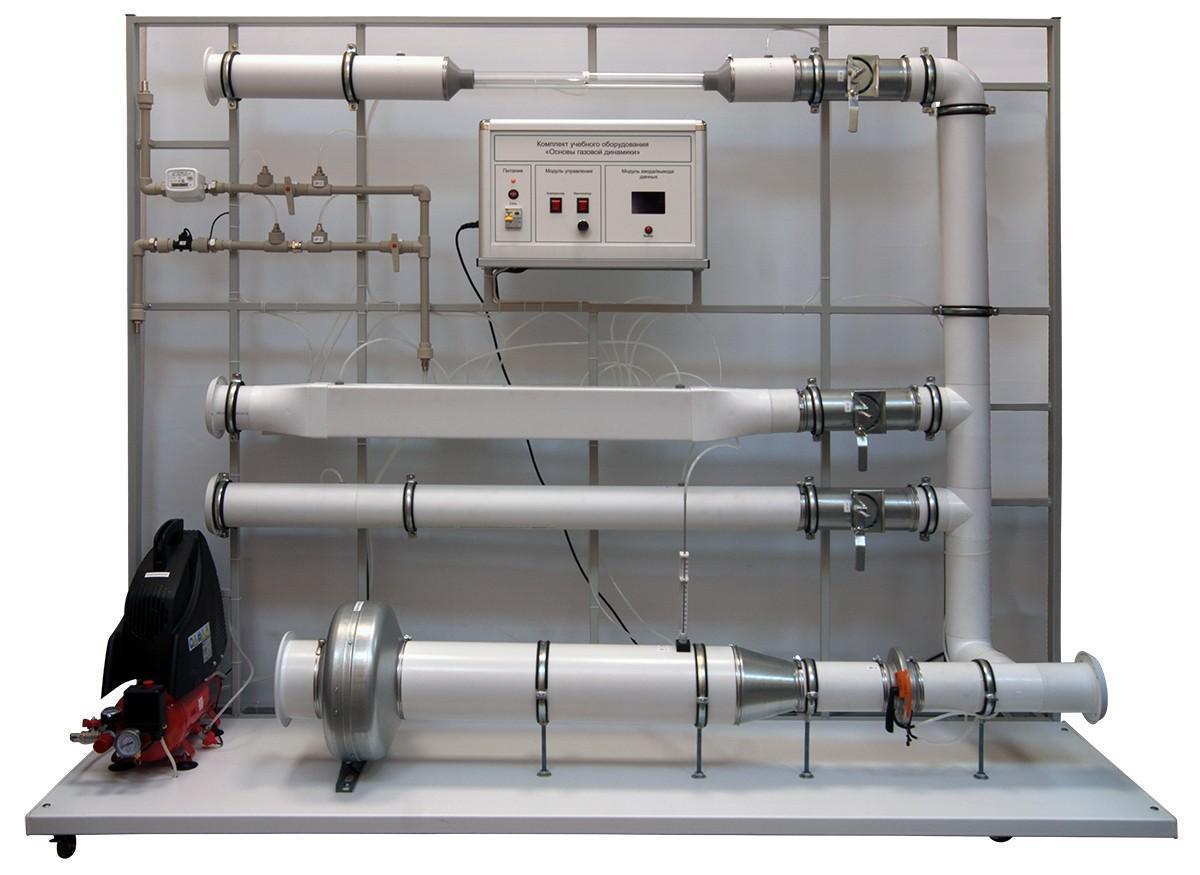

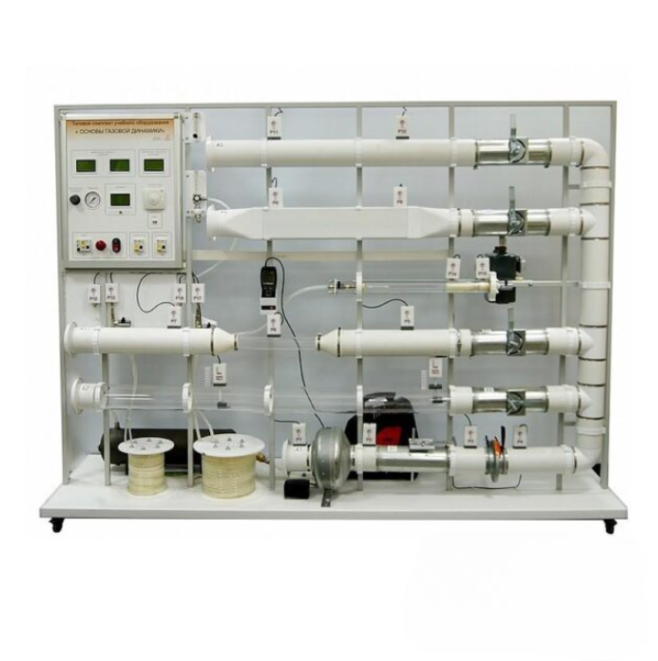

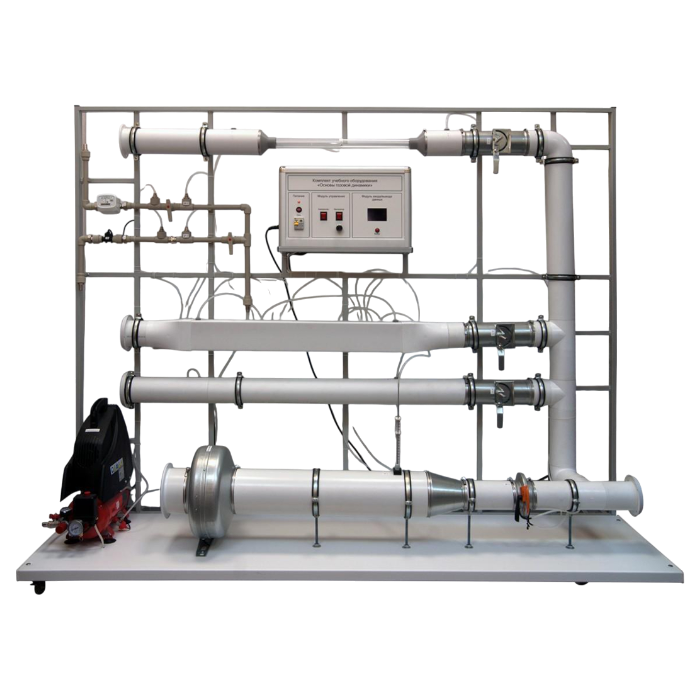

Лабораторный комплекс выполнен в виде напольного стенда.
Лабораторный комплекс позволяет одновременную работу четырех студентов.

Стенд выполнен в напольном, моноблочном исполнении и представляет несущую раму, выполненную из стального профиля трубчатого сечения с полимерным окрашиванием на обрезиненных колесах с тормозными механизмами.

Методическое обеспечение содержит описание работы лабораторного стенда с соответствующим графическим материалом.

Методические материалы обеспечивают ясное представление о последовательности выполнения лабораторных работ, содержат четко сформулированные требования по порядку проведения измерений, варианты заполняемых таблиц для лабораторных работ, выполняемых вручную.

Программное обеспечение для выполнения лабораторных работ позволяет изучать способы автоматизированного анализа данных экспериментов. Программа обработки данных и управления стендом имеет интерфейс на русском языке.

Лабораторные работы

1. Изучение приборов и методов определения давления.
2. Изучение метода определения расхода воздуха по изменению давления в отсеченном объеме.
3. Изучение метода определения расхода воздуха по расходомеру.
4. Исследование характеристик трубопровода: определение потерь напора по длине, коэффициентов сопротивления и трения.
5. Исследование эпюр распределения скоростей (по величине динамического давления) при течении воздуха по трубопроводу круглого сечения с помощью трубки Пито.
6. Исследование потерь напора на местном сопротивлении – диафрагме.
7. Определение коэффициента сопротивления диафрагмы, коэффициента расхода.
8. Исследование потерь напора на местном сопротивлении – регулируемой задвижке (дросселе).
9. Определение коэффициента сопротивления задвижки, коэффициента расхода.
10. Истечение воздуха из ресивера: докритический, критический режим течения.
11. Изучение закона сохранения энергии при течении воздуха по трубопроводу переменного сечения.
12. Исследование характеристик воздуходувки.
13. Исследование характеристик компрессора.
