Типовой комплект лабораторного оборудования «Механика жидкости - Гидравлический удар»

Типовой комплект учебного оборудования «Механика жидкости – гидравлический удар» предназначен для проведения лабораторных работ по курсу «Механика жидкости и газа», «Гидрогазодинамика».

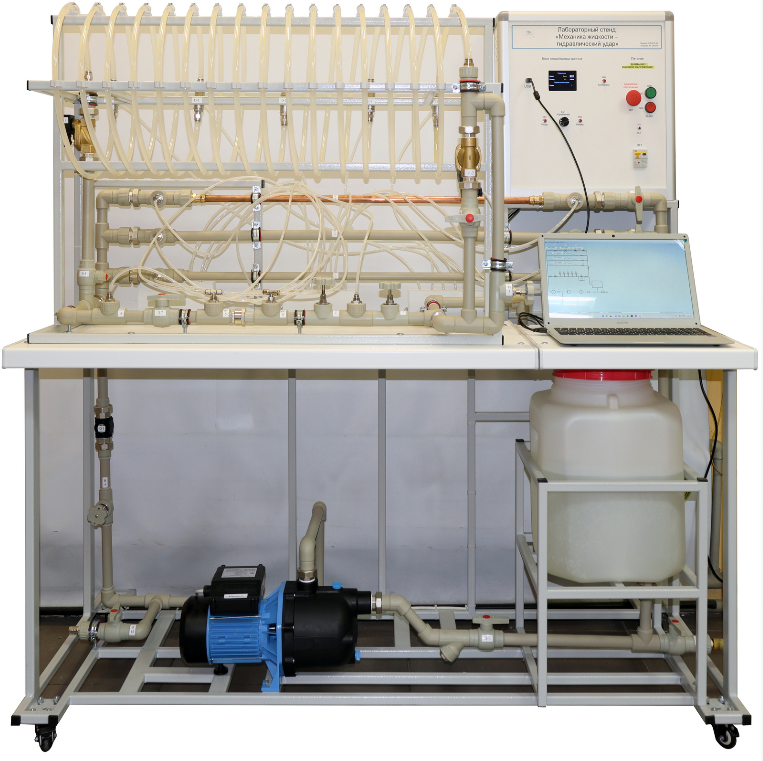

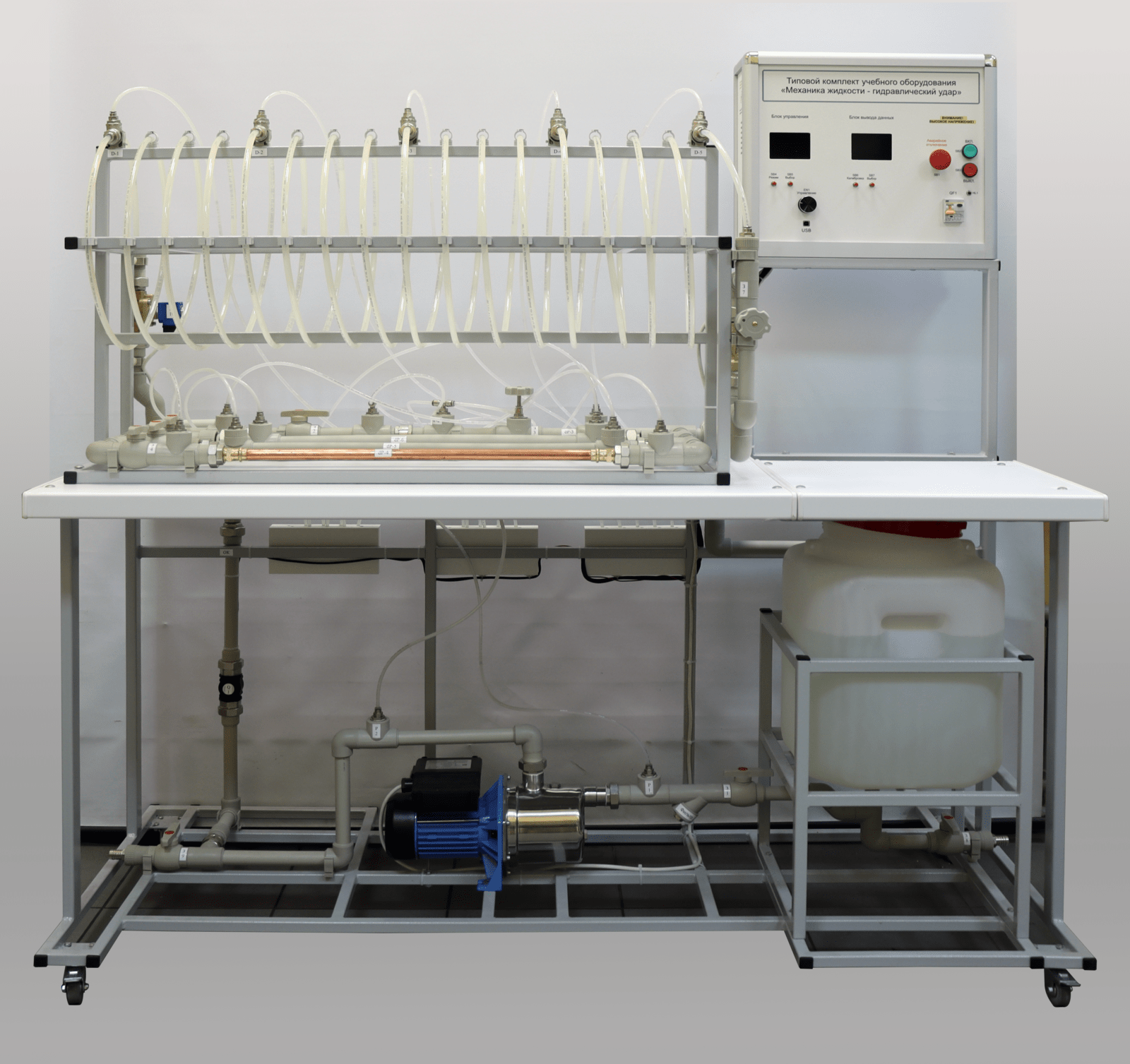

Стенд представляет собой рамное основание, выполненное из металлического профиля покрашенного порошковой краской. Основание имеет поворотные колесные опоры с тормозами. На рамном основании монтируется блок управления стендом и гидравлическая система, состоящая из трубопроводов и исследуемых участков. Блок управления, выполнен из металлического профиля с корпусом из пластика, серого цвета с текстурой «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда.

В нижней части рамы находится бак гидравлический для хранения воды. Насос монтируется на раме рядом с баком. Насос обеспечивает расход жидкости и напор.

Характеристики клапана: клапан отсечной быстродействующий с электромагнитным управлением. Количество клапанов – 2 шт.

На трубопроводе с равным шагом установлено 5 датчиков давления. На выходе трубопровода установлен клапан с электромагнитным управлением.

В стенде используется замкнутый поток жидкости (воды) без подключения к внешнему источнику.

Стенд разделен на исследуемые участки.

1. Трубопровод выполненный из ПВХ, на всем участке трубопровода, установлены датчики давления, а также электромагнитные клапана, для демонстрирования гидравлического удара.
2. Трубопровод из PPR и медной трубы для исследования потерь по длине, на концах исследуемых участков установлены датчики давления.
3. Трубопровод из PPR трубы, на котором смонтированы участки местных сопротивлений.

Гидравлическая система стенда замкнута и не требует подключения к системам водоснабжения и водоотведения лаборатории, за счет установленного технологического бака.

В состав лабораторной установки входит:

• насос;
• датчик расхода;
• датчики давления;
• диафрагма;
• запорная арматура, выполненная в виде вентилей и задвижек;
• технологический бак.
• Блок управления с микропроцессорной системой - для управления модулями стенда, связи с компьютером, сбора и обработки данных.

Лабораторные работы

1. Изучение потерь давления по длине при различных режимах течения жидкости.
2. Определение коэффициента Дарси.
3. Изучение потерь давления при течении жидкости через местное сопротивление: диафрагму.
4. Изучение потерь давления при течении жидкости через местное сопротивление – шаровой кран при различном его открытии.
5. Изучение характера изменения давления в напорном трубопроводе при гидравлическом ударе (закрытие клапана на выходе трубопровода). Определение ударного давления. Экспериментальная проверка формулы Н.Е.Жуковского.
6. Изучение характера изменения давления в напорном трубопроводе при одновременном запирании двух клапанов на входе и на выходе трубопровода.
7. Изучение характера изменения давления в напорном трубопроводе при гидравлическом ударе при неполном закрытии клапана на выходе.
