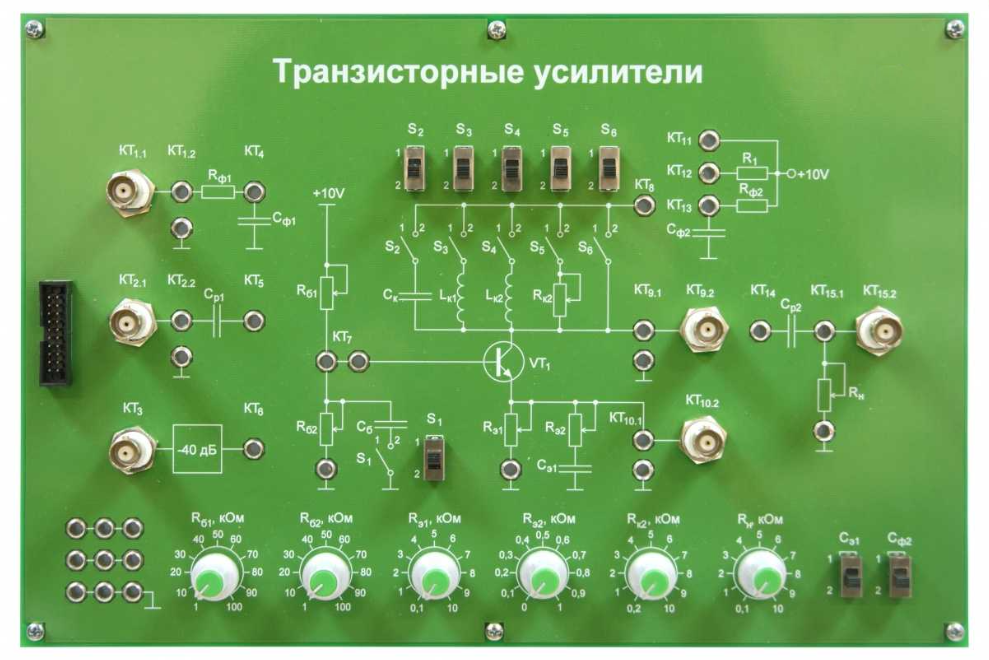

Сменная панель «Транзисторные усилители»

Корпус сменной панели выполнен из ударопрочного пластика, толщиной не менее 4 мм, что снижает вероятность поражения электрическим током, при пробое на корпус.

Надписи, схемы и обозначения выполнены с помощью цветной УФ термопечати с полиуретановым прозрачным покрытием, что обеспечивает защиту от истирания.

Модуль содержит все необходимые электронные компоненты для исследования транзисторных усилителей с различным включением биполярного транзистора: ОК, ОБ, ОЭ.
Для реализации схем электрических соединений, подключения источников питания и измерительных устройств, модуль содержит контактные гнезда.

Лабораторные работы

1. Исследование транзисторного усилителя в схеме с общей базой
2. Исследование транзисторного усилителя в схеме с общим коллектором
3. Исследование транзисторного усилителя в схеме с общим эмиттером
4. Исследование устройств на основе транзисторного каскада с общим эмиттером
