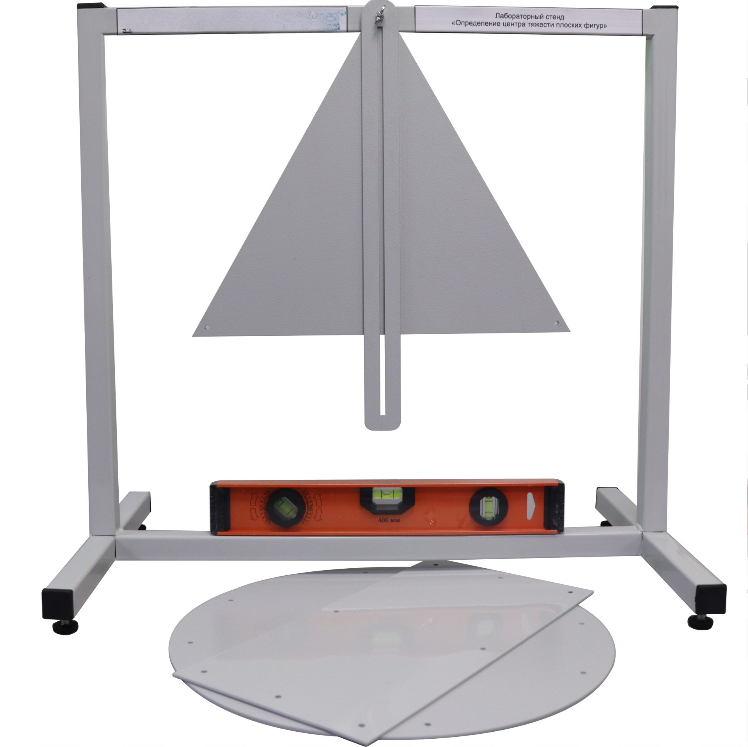

Лабораторный стенд «Определение центра тяжести плоских фигур»

Учебный лабораторный стенд «Определение центра тяжести плоских фигур» предназначен для экспериментального определения координат центра тяжести различных плоских фигур. Стенд может быть использован при проведении лабораторных работ по курсу «Техническая механика» и другим аналогичным курсам в высших и средне специальных учебных заведениях.

Учебный стенд представляет собой жесткое сварное основание, выполненное из стального профиля с полимерным покрытием с текстурой «Шагрень». Окраска в цвет согласно ТЗ.

Основание укомплектовано регулируемыми слабо скользящими опорами. Для проверки правильности установки основания в горизонтальной плоскости в комплект входит уровень.

Универсальное основание оснащено специальным подвесом для установки образцов, а также для установки линейки.

В состав стенда входит комплект плоских фигур. Фигуры выполнены из листового материала постоянной толщины. В комплект входят фигуры различной формы в количестве трех штук.

Формы образцов могут быть выполнены в виде: равностороннего треугольника, треугольника, прямоугольника, круга, квадрата, параллелограмма, ромба или произвольной фигуры - зависит от ТЗ.

Лабораторные работы

1. Определение центра тяжести плоских фигур.
