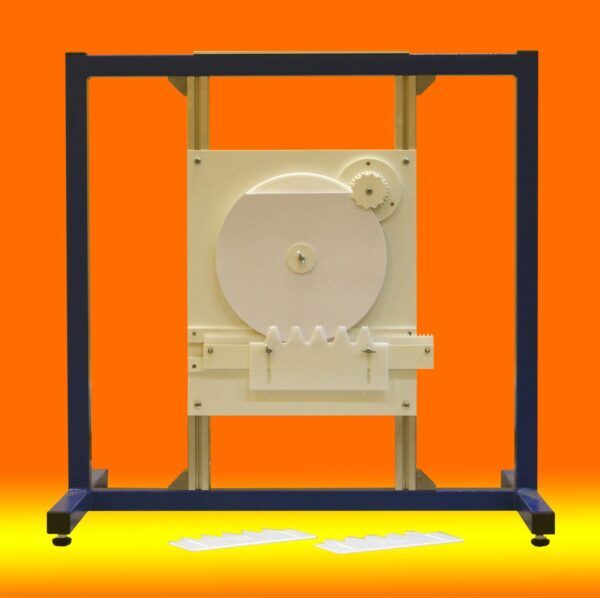

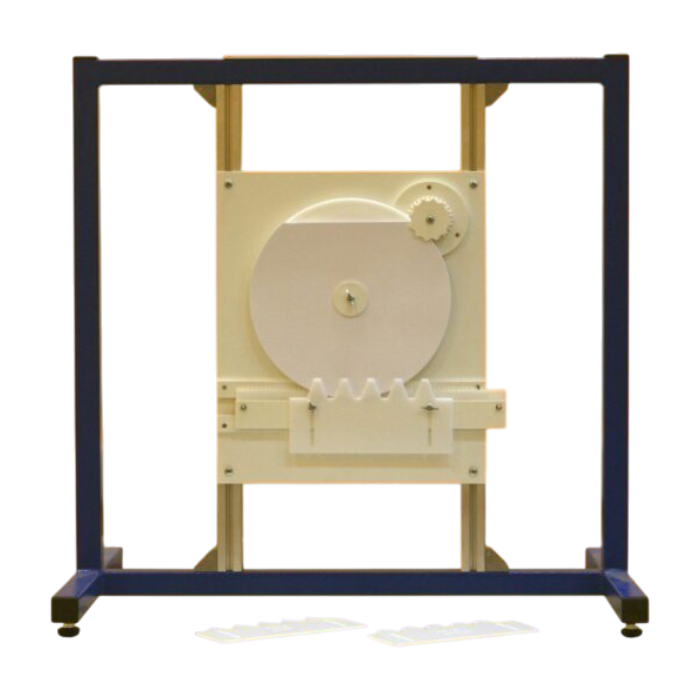

Лабораторный стенд «Моделирование процесса формообразования зубьев в станочном зацеплении»

Стенд представляет собой универсальное основание. Универсальное основание представляет собой сварную конструкцию из профиля 30х30х1,5 мм. Покрытие полимерное.

Универсальное основание оснащено регулировочными ножками со слабоскользящими опорами. Регулировочные ножки предназначены для выравнивания основания строго по горизонтали. Диапазон регулирования ножек 10 мм.

На универсальном основании размещается устройство для установки сменной зубчатой рейки. Устройство для установки сменной зубчатой рейки обеспечивает моделирование рабочих движений зубчатой рейки. Специальный механизм обеспечивает соответствующее движение приспособления для вычерчивания профиля зубчатого колеса.

В комплект входят зубчатые рейки с различным модулем и различным числом зубьев, а также с разными вариантами угла профиля зуба.

Габаритные размеры (ДхШхВ): 660х400х660 мм.
Масса: 15 кг.
Материал приспособления для вычерчивания профиля зубчатого колеса: АБС, толщиной 4 мм.
