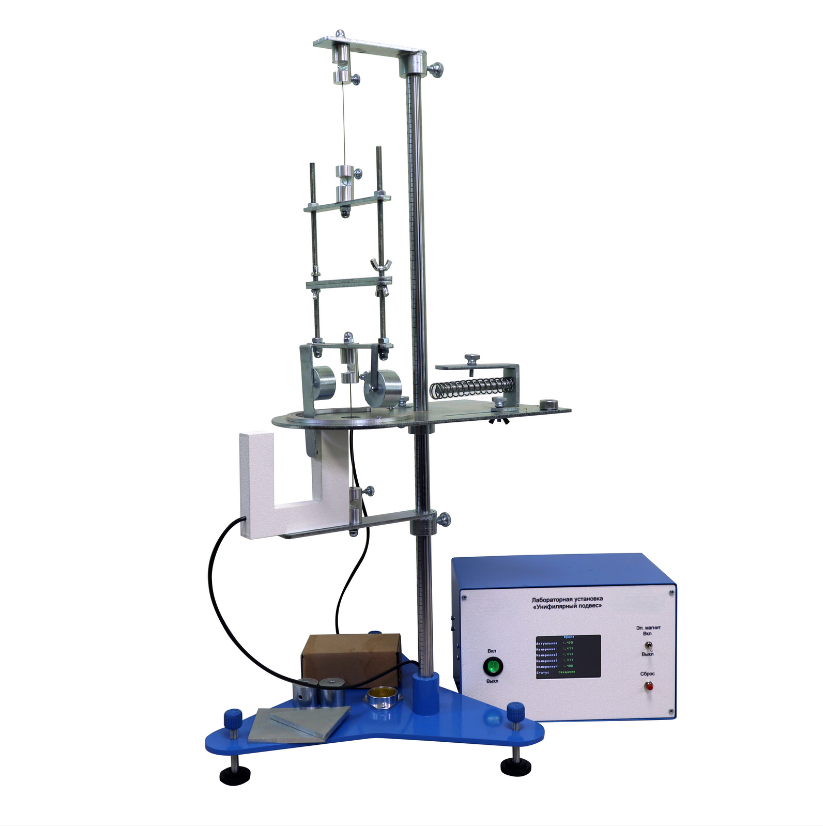

Лабораторная установка «Унифилярный подвес»

Лабораторная установка «Унифилярный подвес» предназначена для обеспечения подготовки студентов по программе высшего образования и имеет возможность проведения лабораторных работ.

Лабораторная установка включает:

1. Блок измерения предназначенный для управления фиксации маятника, а также для осуществления измерения и отображения данных на дисплее.
2. Модуль «Унифилярный подвес», который представляет собой пространственную конструкцию, установленную на основание.

Модуль «Унифилярный подвес» включает:

• металлическое основание с регулируемыми ножками и установленным пузырьковым уровнем;
• стойку вертикальную, оснащенную верхними нижним кронштейном;
• шкалы, расположенной на среднем кронштейне;
• средний кронштейн со шкалой отсчёта угла закручивания торсиона на котором располагаются: спусковое устройство, предназначенное для производства «выстрела», электромагнит, предназначенный для удерживания рамки в исходном положении и ее освобождения (при этом возникают крутильные колебания рамки вокруг вертикальной оси);
• металлическую рамку для установки и закрепления исследуемого груза, съемной мишени с противовесом, подвешенной на металлической проволоке между кронштейнами на стальной проволоке;
• торсиона стальной проволоки, с которым связана металлическая рамка с грузами;
• электромагнита, который фиксируется в требуемом положении стопорным винтом на металлической рамке;
• оптический датчик.
