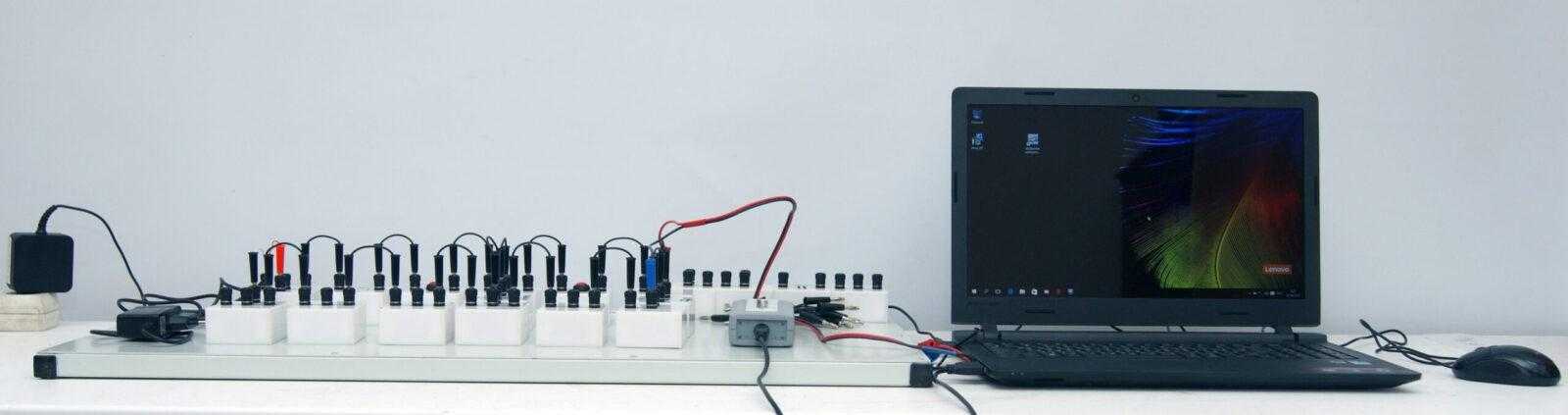

Лабораторная установка «Определение электроемкости конденсатора по осциллограмме его разряда через резистор»

Учебное оборудование «Определение электроемкости конденсатора по осциллограмме его разряда через резистор» предназначено для изучения процесса разряда конденсатора и измерения постоянной времени цепи и емкости конденсатора.

Электрическая цепь, представляющая собой цепь разряда конденсатора через резистор и цепь зарядки конденсатора, собирается на металлической платформе из элементов, смонтированных внутри закрытых со всех сторон пластиковых блоков с соответствующими обозначениями и магнитами на нижней поверхности. При выполнении лабораторных работ для изменения параметров цепи разряда часть элементов легко заменяется. Зарядка конденсатора, входящего в колебательный контур, осуществляется от источника питания. Измерение напряжений на элементах электрической цепи осуществляется с помощью цифрового осциллографического датчика. Наличие в цепи двух кнопочных выключателей обеспечивает отключение конденсатора от источника питания на время разряда его через резистор.

Измерение напряжений на элементах электрической цепи осуществляется с помощью цифрового осциллографического датчика.

Компьютерный сценарий получения и обработки данных обеспечивает выбор участка кривой разрядки конденсатора путем установки двух маркеров;
перенос точек выбранного участка в таблицу;
расчет значений тока в цепи на основе полученных данных;
построение на экране зависимости тока от времени;
интегрирование тока разряда по времени и определение емкости конденсатора на основе формулы связывающей заряд и изменение напряжения на конденсаторе.
