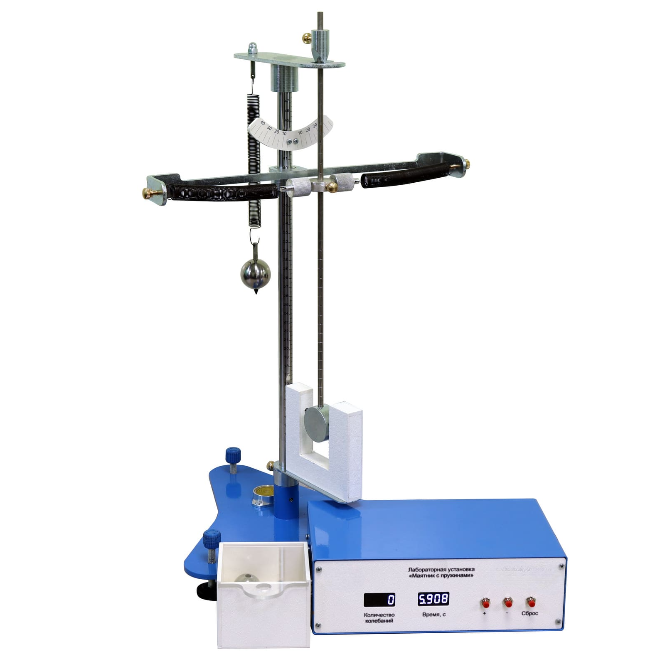

Лабораторная установка «Маятник с пружинами»

Лабораторная установка «Маятник с пружинами»  предназначена для экспериментального исследования колебаний подпружиненного маятника в нормальном и перевернутом положениях, изучения зависимости периода свободных колебаний от места закрепления пружин, устойчивого и неустойчивого положения равновесия перевернутого маятника и перехода из одного положения в другое при изменении расстояния от оси маятника до точки крепления пружин (теорема Лагранжа - Дирихле).

Оборудование может применяться в учреждениях среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков при изучении дисциплины «Теоретическая механика», раздел «Динамика».

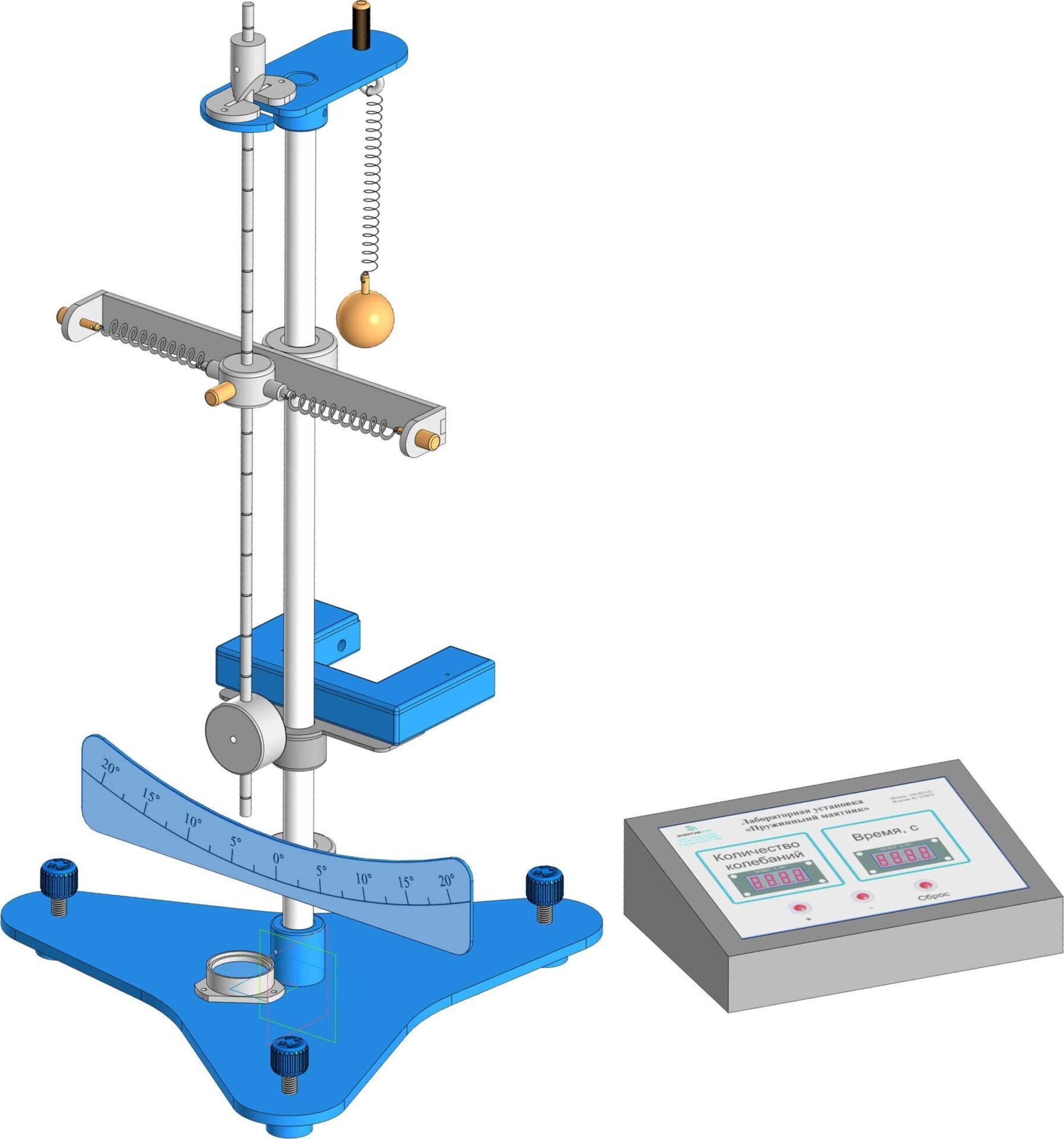

Лабораторная установка выполнена в виде настольной платформы. Платформа представляет собой сварную конструкцию, покрытую порошковой краской с текстурой «шагрень», обеспечивающее коррозийную стойкость и защиту от мелких царапин и оснащенную регулировочными слабо скользящими опорами. Регулируемые опоры предназначены для выравнивания основания по горизонтали. Диапазон регулировки ножек до 10 мм.

На платформе расположена опорная стойка, представляющие собой полированный вал с нанесенной шкалой, выполненные из стали.

На опорной стойке размещены все основные узлы установки.

Основные подвижные элементы выполнены из стали, способом лазерной резки и гальваники типа «цинк», что придает конструкции прочность и долговечность, а также защищенность от физических  и коррозийных воздействий.

Лабораторная установка состоит из двух узлов:

• Маятник пружинный;
• Маятник с пружинами;

Маятник пружинный состоит из: оптического датчика, набора грузов, набора шаров, набора пружин, крепления пружин.

Маятник с пружинами состоит из: градусной шкалы на каретке, вала 6мм, набора грузов, набора пружин, крепления пружин, призмы и пластины призмы.

Лабораторные работы

1. Изучение гармонических колебаний.
2. Определение ускорения свободного падения.
3. Экспериментальное исследование колебаний подпружиненного маятника в нормальном положении.
4. Экспериментальное исследование колебаний подпружиненного маятника в перевернутом положении.
5. Изучение критериев устойчивости положения равновесия механической системы.
6. Изучение колебаний пружинного маятника.
7. Экспериментальное применение пружинного маятника для расчёта жёсткости пружины.
8. Использование пружинного маятника для определения периода колебаний.
