Лабораторная установка «Исследования волновой оптики с помощью волн СВЧ-диапазона»

Лабораторная установка предназначена для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний, и навыков.

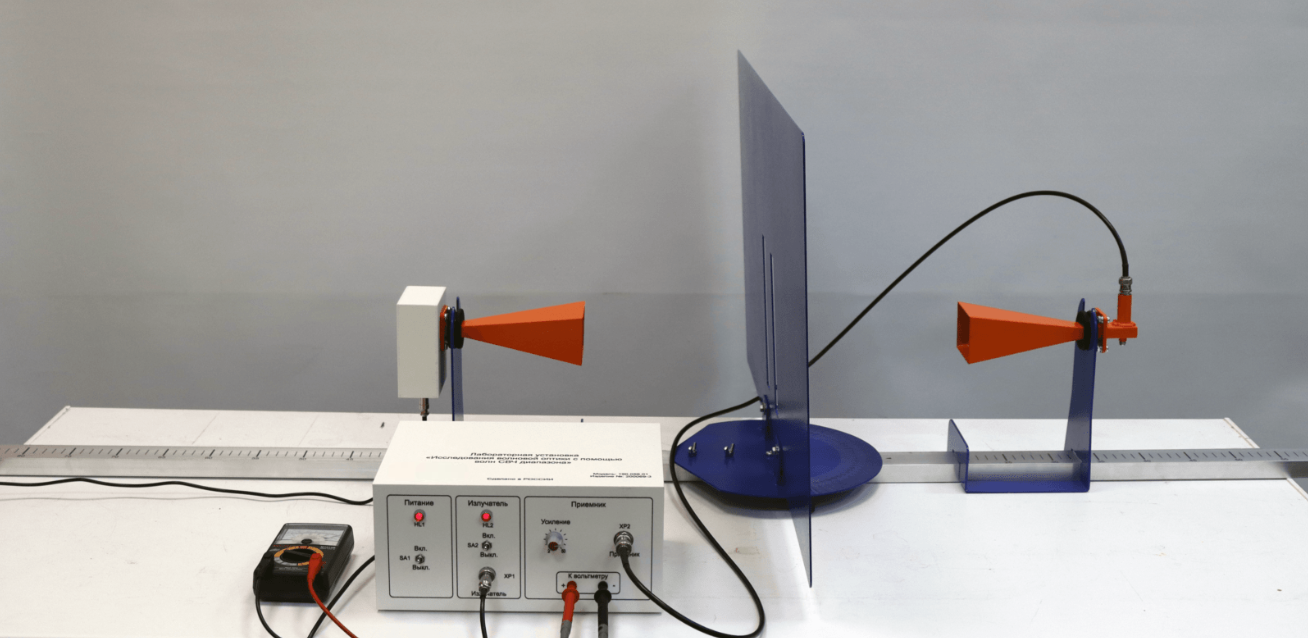

Установка представляет собой блок управления и раму с приемной и передающей антеннами, выполненный из ABS пластика. Надписи, схемы и обозначения на лицевой панели выполнены с помощью цветной УФ термопечати с полиуретановым прозрачным покрытием.

На блоке располагаются разъемы питания, информационные контакты, органы управления разъемы для подключения стрелочного вольтметра.

Моноблок состоит из корпуса, органов управления и питания, генератора СВЧ излучения, а также микропроцессорной системы. Микропроцессорная система предназначена для управления модулями стенда, сбора и обработки данных и имеет возможность расширения по средствам подключения дополнительных модулей. Установка имеет возможность связи с компьютером, для чего необходимо программное обеспечение, позволяющее управлять лабораторной установкой и снимать данные датчиков.

Потребляемая мощность, В·А 100
Электропитание:
от однофазной сети переменного тока с напряжением, В 220
частота, Гц 50
Класс защиты от поражения электрическим током I
Диапазон рабочих температур, ˚С +10…+35
Влажность, % 75
Габаритные размеры блока управления, мм
длина (по фронту) 250
ширина (ортогонально фронту) 170
высота 120
Масса, кг 4
