Комплект учебного оборудования «Промышленные датчики»

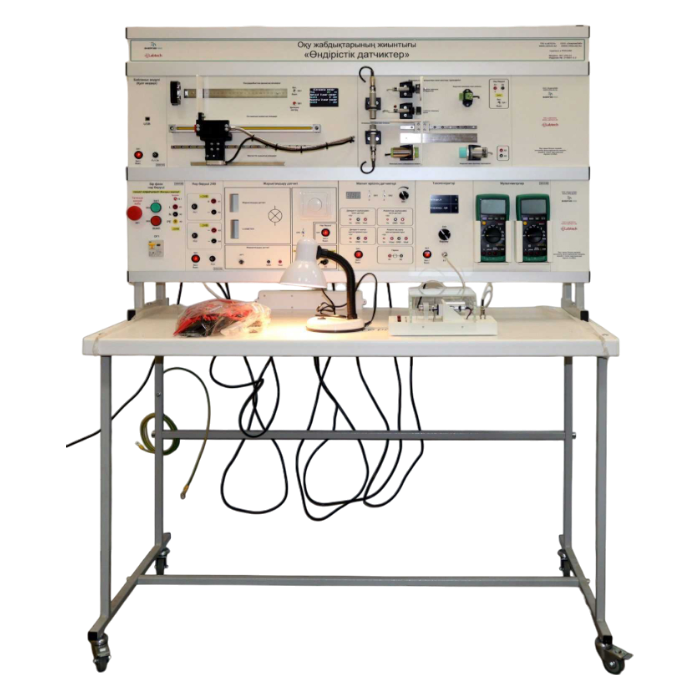

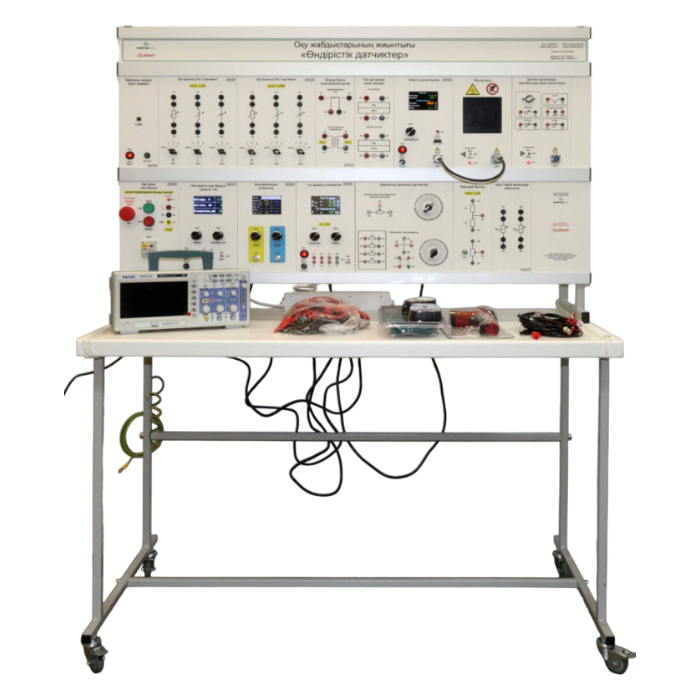

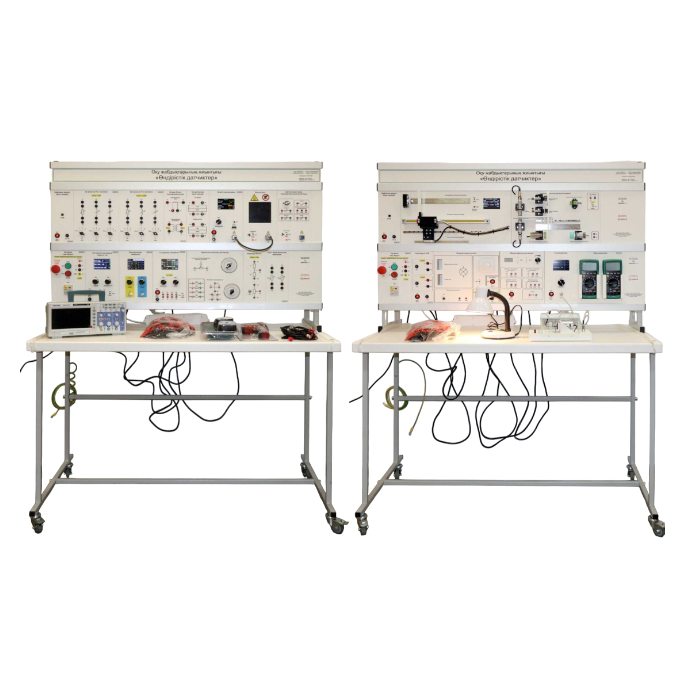

Комплект лабораторного оборудования выполнен в стендовом исполнении: стойка с модулями установленная на собственном лабораторном столе.
Конструкция модулей обеспечивает возможность подключения внешних модулей и измерительных приборов.

Лабораторные работы

Изучение датчиков тока и напряжения:

• изучение статических характеристик исследуемых датчиков (6 экспериментов);
• изучение частотных характеристик исследуемых датчиков (6 экспериментов).

Изучение датчиков температуры:

• изучение статических характеристик исследуемых датчиков (6 экспериментов).

Изучение датчиков магнитного поля:

• рабочие характеристики геркона, магниторезистора с дискретным выходом и датчика Холла с дискретным выходом (3 эксперимента);
• изучение статических характеристик аналогового датчика Холла и магниторезистора с аналоговым выходом (2 эксперимента).

Изучение датчиков освещенности и света:

• изучение статических характеристик датчика освещенности (1 эксперимент);
• изучение статических характеристик датчика освещенности при естественном освещении (1 эксперимент).

Изучение бесконтактных конечных выключателей и измерителей приближения и перемещения:

• рабочие характеристики емкостного и индуктивного датчиков в «торцевом» режиме (2 эксперимента);
• рабочие характеристики магниточувствительных датчиков на основе герконов и датчиков Холла в «торцевом» режиме (2 эксперимента);
• рабочие характеристики оптического датчика; — статическая характеристика индуктивного преобразователя перемещений;
• статическая характеристика ультразвукового измерителя расстояния, определение зоны нечувствительности измерителя (2 эксперимента);

Изучение линейных энкодеров:

• рабочие характеристики оптического энкодера, определение разрешающей способности датчика;
• рабочие характеристики магнитного энкодера, определение разрешающей способности датчика;

Изучение датчиков частоты вращения:

• рабочие характеристики оптического энкодера;
• статические характеристики тахогенератора на холостом ходу и под нагрузкой (2 эксперимента).

Изучение датчиков углового положения:

• статические характеристики потенциометрического датчика на холостом ходу и под нагрузкой (2 эксперимента);
• статические характеристики вращающегося трансформатора в синусно-косинусном режиме на холостом ходу, при наличии нагрузки или наличии вторичного симметрирования (5 экспериментов);
• статические характеристики вращающегося трансформатора в линейном режиме на холостом ходу и при наличии нагрузки (2 эксперимента).
