Комплект учебного оборудования «Лоток гидравлический»

Комплект учебного оборудования «Лоток гидравлический» предназначен для проведения лабораторных работ по курсу «Гидравлика».

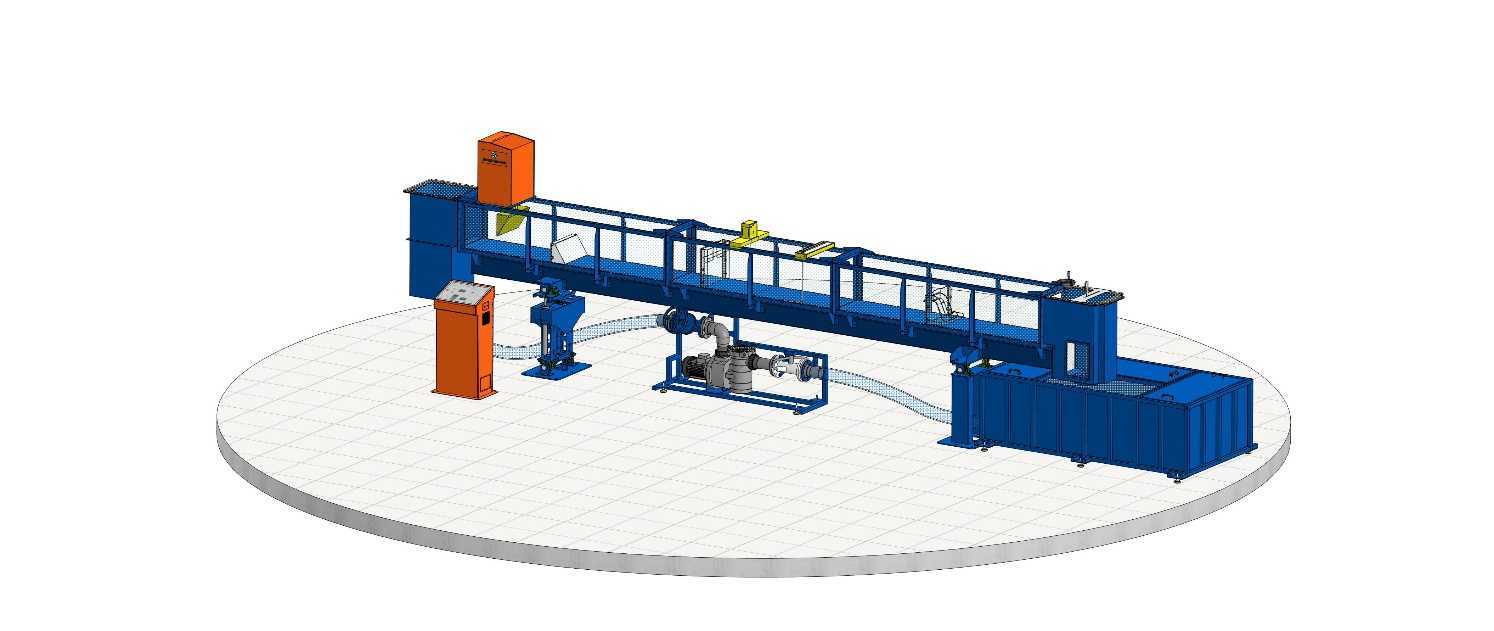

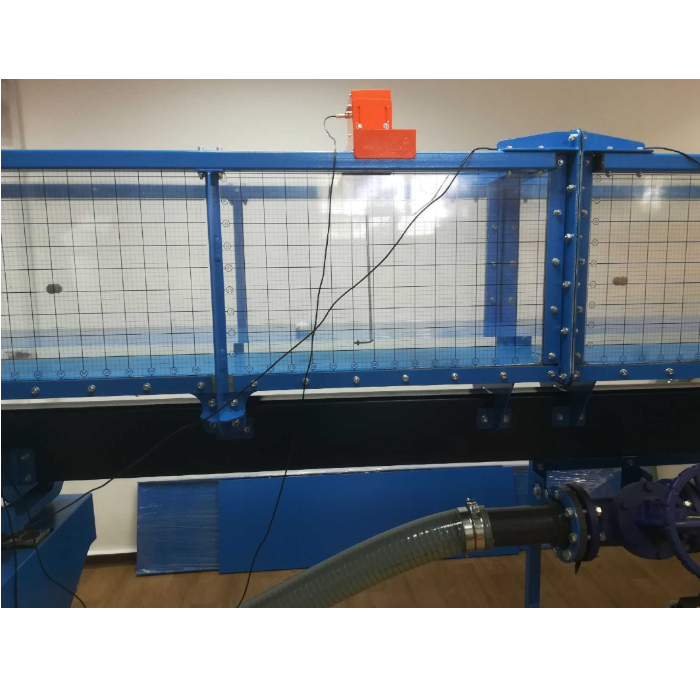

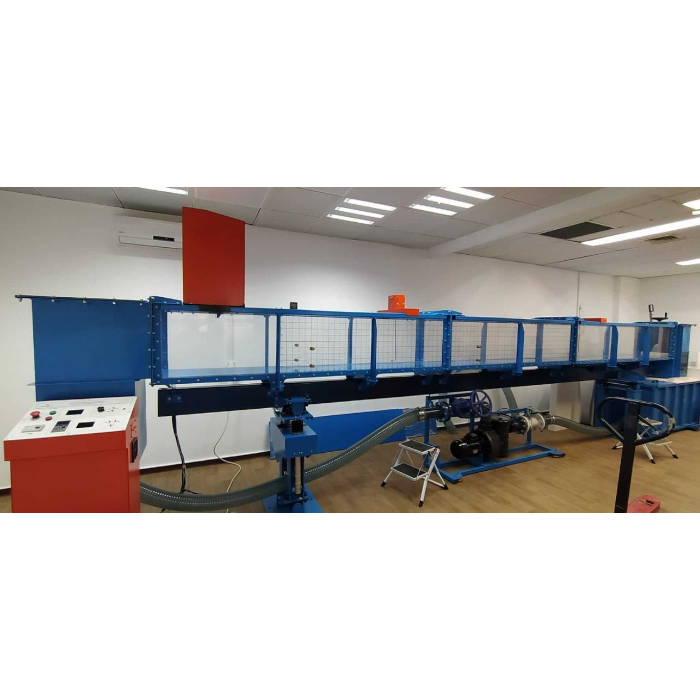

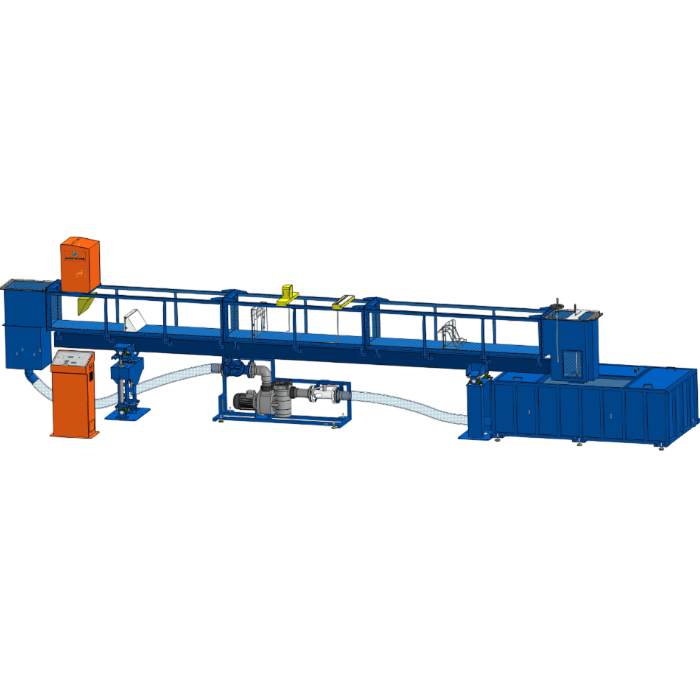

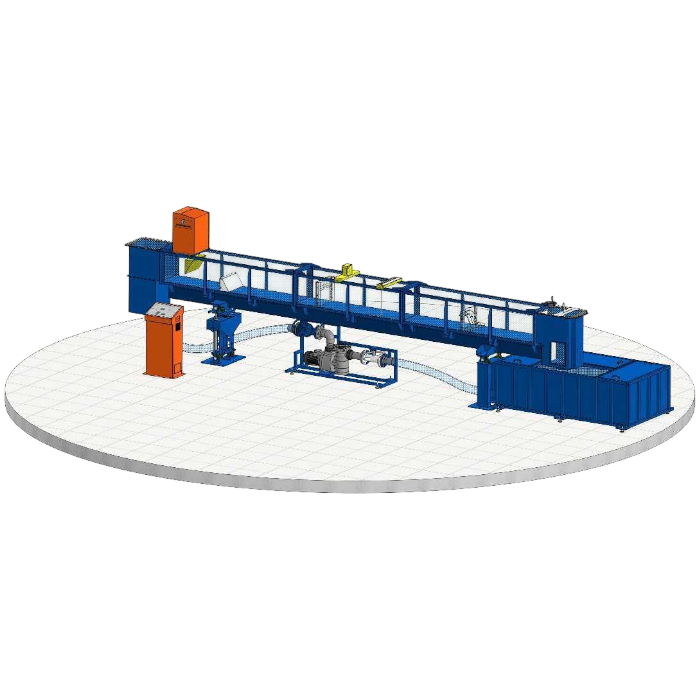

Стенд представляет собой разборную проточную часть лотка, которая выполнена на стальном сварном каркасе с усиливающими стальными элементами и обшита с боков прозрачным акриловым материалом, позволяющим визуально наблюдать процессы протекающие внутри. Лоток оснащен  латунными герметизированными винтовыми устройствами фиксации образцов и преград внутри себя.

Проточная часть монтируется на две сварные металлические стойки, которые прикручиваются к полу по средствам анкерных соединений. Одна стойка служит креплением шарнирного соединения. А вторая содержит винтовой домкрат с электроприводом, для регулировки угла наклона лотка.

К проточной части крепится напорный бак, который служит для подачи воды в лоток и сливной бак, который служит для отвода воды из проточной части. Оба бака выполнены сварными из листовой стали и покрашены порошковой краской для защиты от коррозии.

Со стороны сливной части лоток имеет запорный механизм для перекрытия проточной части лотка, который устанавливается на дно сливного бака. Он необходим для наполнения проточной части лотка водой, чтобы обеспечить возможность работы механизма генерации волн.

Механизм генерации волн представляет собой отдельный модуль, активным элементом которого является треугольный профиль из стального листа с регулируемым электроприводом, который обеспечивает возвратно поступательные движения рабочего профиля в вертикальной плоскости с различной частотой.

На отдельной раме размещается насосный агрегат с фильтром грубой очистки, ультразвуковой датчик расхода и регулировочный вентиль.

Управление осуществляется от блока, который располагается на собственной стойке. Блок управления позволяет собирать данные с датчиков стенда, управлять насосным агрегатом и генератором волн. Обеспечивает связь с компьютером по WI-Fi  и USB.

Для обеспечения автономности лоток оснащается технологическим баком, который позволяет работать со стендом, не подключая его к системе водоснабжения и водоотведения лаборатории.

Для измерения усилия потока жидкости на различные тела служит подвижная каретка с тензометрическим датчиком. Сигнал с датчика обрабатывается измерительной системой.

Измерение скорости потока жидкости осуществляется с помощью трубки Пито, расположенной на собственной подвижной каретке с указательными линейками по ширине и глубине.

Лабораторные работы

1. Исследование распределения скорости по потоку и определение расхода по эпюре скоростей.
2. Исследование истечения жидкости из отверстия кругового неподтопленного водослива.
3. Определение пропускной способности водосливов различного типа: водослив с тонкой стенкой, водослив с широким порогом, водослив с узким порогом, треугольный водослив, тонкая стенка без бокового сжатия, тонкая стенка с боковым сжатием, разделители и пороги.
4. Исследование совершенного гидравлического прыжка.
5. Определение зависимости глубины равномерного потока от уклона дна.
6. Исследование кривых свободных поверхностей безнапорного потока.
7. Определение сопротивления при обтекании тел различного профиля (шар, конус, цилиндр).
