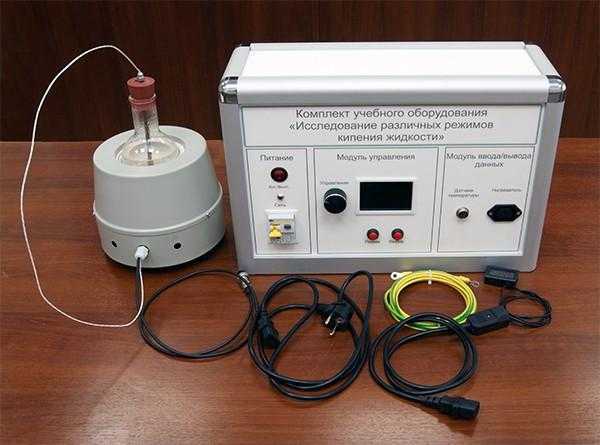

Комплект учебного оборудования "Исследование различных режимов кипения жидкости"

Типовой комплект учебного оборудования «Исследование различных режимов кипения жидкости» предназначен для проведения лабораторных работ по курсам изучения дисциплин «Термодинамика» и «Теплотехника».

Состав стенда.

Комплект учебного оборудования состоит из двух частей: модуля для определения коэффициента теплопередачи и блока управления.

Блок управления, выполнен из металлического профиля с корпусом из ABS пластика, белого цвета с текстурой «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда. Все надписи и обозначения на лицевой панели выполнены с помощью цветной термопечати.

Модуль представляет собой емкость, выполненную из материала устойчивого к коррозии. Емкость обеспечивает возможность наблюдения за режимом кипения. На дне емкости располагается нагревательный элемент с регулировкой мощности нагрева. Модуль подсоединяется к блоку управления при помощи специальных разъемов.

Для проведения лабораторных работ модуль укомплектован датчиками температуры. Также имеется возможность регулировать и поддерживать температуру нагревателя.

Все датчики, установленные на модуле исследования, при подключении к блоку управления отображаются на цветном LCD TFT дисплее.

Лабораторные работы

1. Наблюдение пузырькового режима кипения жидкости.
2. Определения критической плотности, теплового потока и коэффициентов теплоотдачи.
