Комплект учебно-лабораторного оборудования «Измерение индукции магнитного поля катушки индуктивности без сердечника»

Комплект учебно-лабораторного оборудования предназначен для проведения лабораторно-практических занятий по дисциплине "Физика: электричество и магнетизм" с целью изучения зависимости индукции магнитного поля катушки индуктивности от силы тока и длины катушки.

Лабораторный стенд выполнен в настольном исполнении.

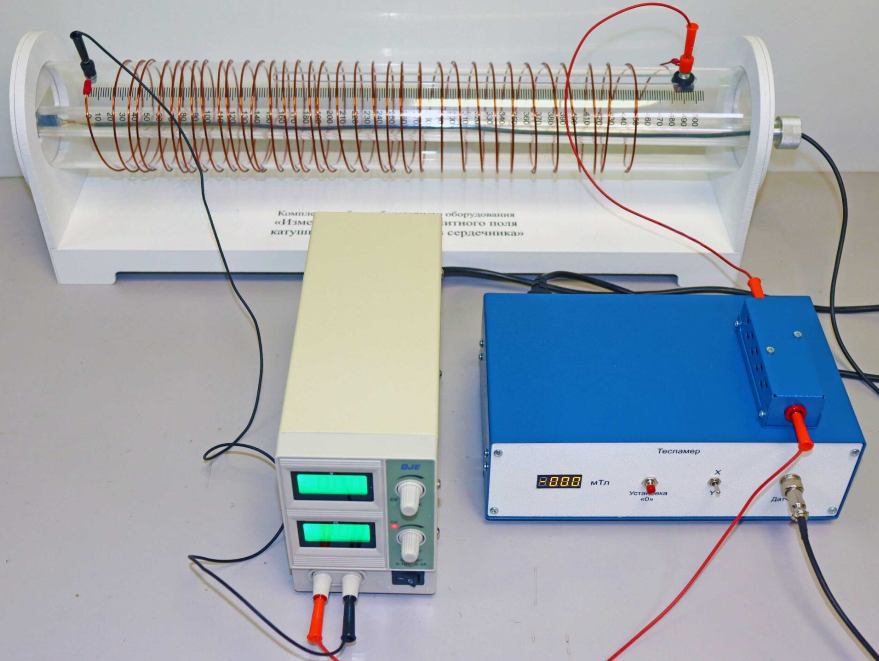

В состав лабораторного стенда входят:

1. Цилиндрическая катушка с переменной плотностью витков;
   • На концах проволоки катушки установлены клеммы для подключения к источнику питания. Внутрь колбы на специальном кронштейне помещен датчик Холла с кронштейном, который имеет возможность при помощи салазкового штатива перемещаться внутри колбы как в вертикали, так и по горизонтали.
     Изменение плотности витков катушки осуществляется за счет перемещения клемм по регулировочному пазу в заданном направлении. Для снятия линейных размеров на колбу нанесена измерительная шкала.
2. Универсальный измерительный прибор (тесламетр);
   • Универсальный измерительный прибор (тесламетр) используется для измерения величины магнитной индукции.
   • Величина магнитной индукции отображается на цифровом индикаторе. Выбор направления измерения магнитной индукции осуществляется при помощи тумблера «X/Y».
3. Источник питания;
4. Балластный керамический резистор
5. Силовой кабель, соединительные провода.

В комплект поставки, кроме лабораторного стенда, входят паспорт оборудования, руководство по эксплуатации, методические указания по выполнению лабораторных работ.

Габариты (ДхШхВ): 650 х 400 х 220 мм
Масса: 5 кг.
Электропитание: 220 В, 50 Гц
Потребляемая мощность: 100 Вт.
