Комплект учебно-лабораторного оборудования «Физический и математический маятник»

Комплект учебно-лабораторного оборудования «Физический и математический маятник» позволяет исследовать гармонические колебания физического и математического маятника.

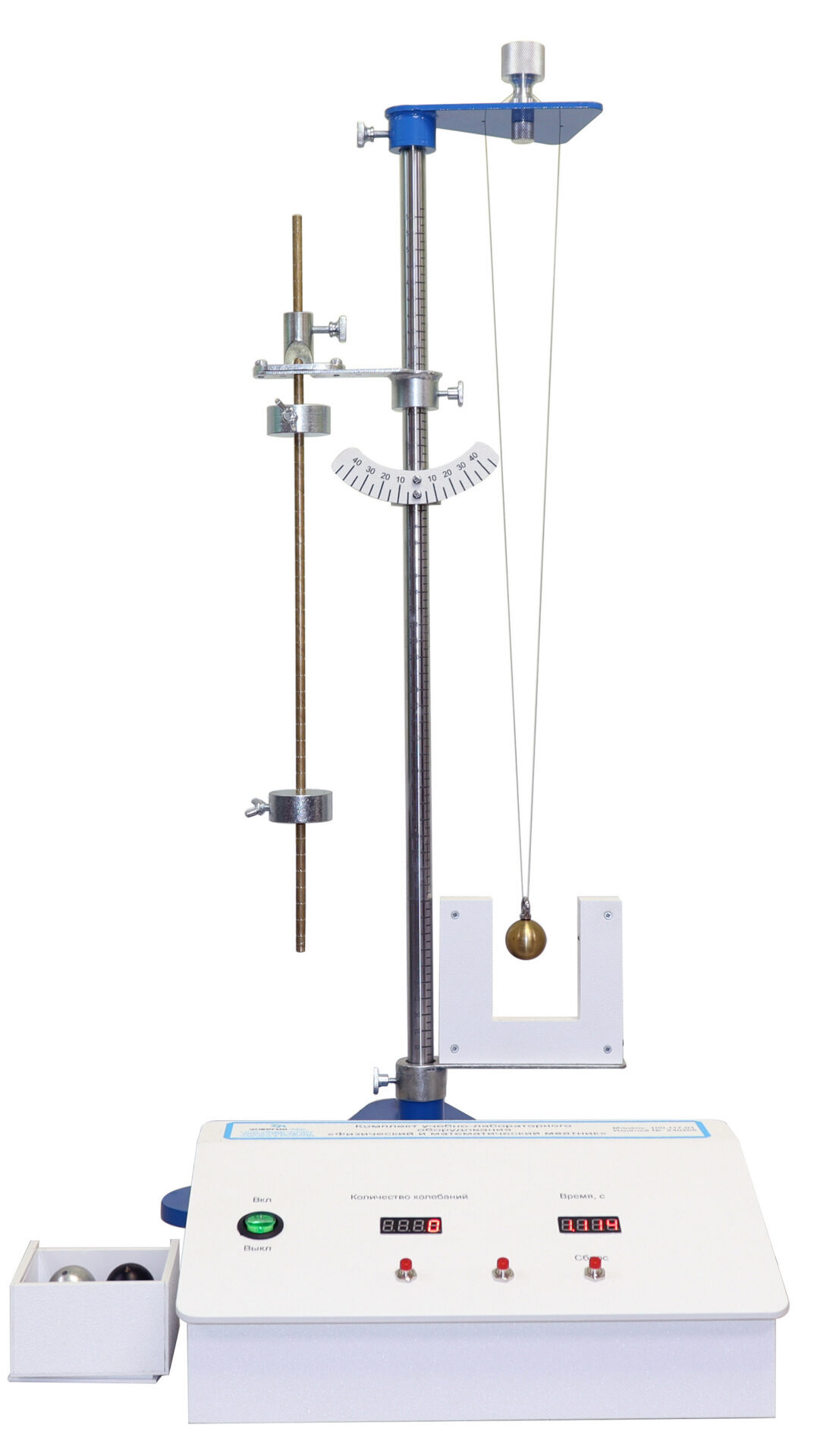

Лабораторная установка представляет собой основание с установленным вертикальным стержнем, на котором закреплен оптический датчик с регулировкой высоты и опорный кронштейн, на который опирается опорная призма физического маятника и нитевой держатель. Конструкция установки является составной, позволяющей при необходимости менять опорный стержень и верхнюю часть на иные взаимозаменяемые конструкции. Основание представляет собой массивную стальную пластину 6 мм, окрашенную порошковой краской с текстурой «шагрень», обеспечивающую стойкость к атмосферному воздействию к различным климатическим условиям, перепадам температур и агрессивному воздействию окружающей среды. Роль опоры маятника и вала груза физического маятника призменно-грузовой части выполняют полированные валы, изготовленные из стали, покрытые хромом с глубиной закалки 9% от диаметра и твердостью поверхности HRC 58-62. Кроме того, в основании установлены поплавковый уровнемер и три резьбовых регулятора, позволяющие осуществить выравнивание установки на неровной поверхности.

Определение количества колебаний реализуется благодаря оптическому щелевому датчику. Блок управления стенда представляет собой компактный пластиковый корпус, имеющий наклонную лицевую панель для удобства работы с органами управления.

На лицевой панели расположены:

• Семисегментный индикатор;
• Кнопки «+» и «-» для задания количества колебаний и кнопка «сброс»;

Для отсчета времени колебаний маятника используется секундомер.
Физический и математический маятник подсоединяется к блоку управления при помощи специальных разъемов.
