Комплект учебного оборудования «Измерительные приборы давления, расхода, температуры» предназначен для проведения лабораторных работ по курсу «Механика жидкости и газа», «Гидравлические системы», «Гидравлика» в системе высшего и среднего профессионального образования, а также будет интересен студентам других строительных специальностей.
Выполнение лабораторных работ способствует лучшему усвоению теоретического курса, приобретение практических основ. В ходе проведения экспериментов приобретаются навыки в обращении с измерительными приборами и оборудованием, постановке лабораторных задач и обработке экспериментальных данных.
Стенд позволяет изучить методы и приборы по измерениям давления, расхода и давления жидкости и газа.

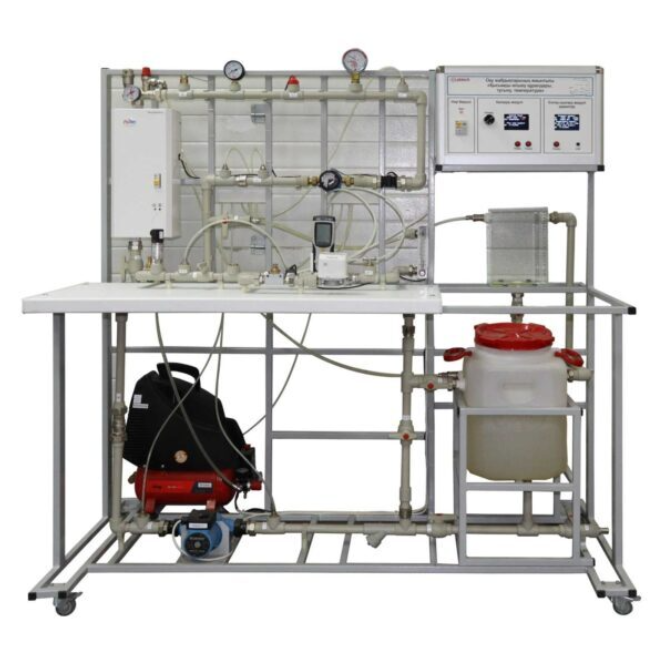

Стенд собран на рамном основании из стального профиля покрытым порошковой краской. На основании прикручена столешница для удобного расположения элементов стенда. Рама установлена на колесные опоры с тормозами для удобного перемещения и фиксации стенда. На раме смонтирована гидравлическая и пневматическая системы, состоящие из вспомогательных и исследуемых элементов, а также блок управления стендом.
Гидравлическая система стенда выполнена из полипропиленового трубопровода. На раме установлен бак для жидкости, позволяющий работать со стендом, не подключая его к централизованной системе водоснабжения и канализации. Движение воды в системе осуществляется при помощи циркуляционного насоса. Температура воды с системе изменяется электрическим котлом.
На гидравлической системе расположены следующие исследуемые элементы:
- Терморезистивный преобразователь.
- Манометр.
- Интегральный датчик температуры.
- Термоманометр (стрелочный деформационный манометр; стрелочный термометр).
- Деформационный датчик мембранного типа.
- Счетчик количества воды электронный.
- Расходомер.
- Дифференциальный манометр.
Пневматическая система выполнена из полипропиленового трубопровода. Для подачи воздуха в систему используется компрессор. В пневматическую систему стенда входят следующие элементы:
- Датчик давления пьезорезистивного типа.
- Мембранный датчик давления.
- Дифференциальный датчик давления.
- Дифференциальный манометр.
- Ротаметр.
- Счетчик газа.
- Редукционный клапан.
- Манометры.
- Датчик избыточного давления.
- Датчик температуры.
