Комплекс "Изучение напряжений"

Учебный стенд "Изучение напряжений" позволяет демонстрировать принцип Сен-Венана, изучать концентрацию напряжений и распределений напряжений на примере обратимой деформации пластичных образцов различного профиля.

Особенностью стенда является использование образцов из специальной вакуумной пластичной резины изготовленной по стандарту ТУ 3810511681. Данный сорт резины обладает высокой степенью эластичности, повторяемостью растяжения и отсутствием остаточной деформации.

Стенд позволяет организовать рабочее место для бригады студентов из 2-3 человек.

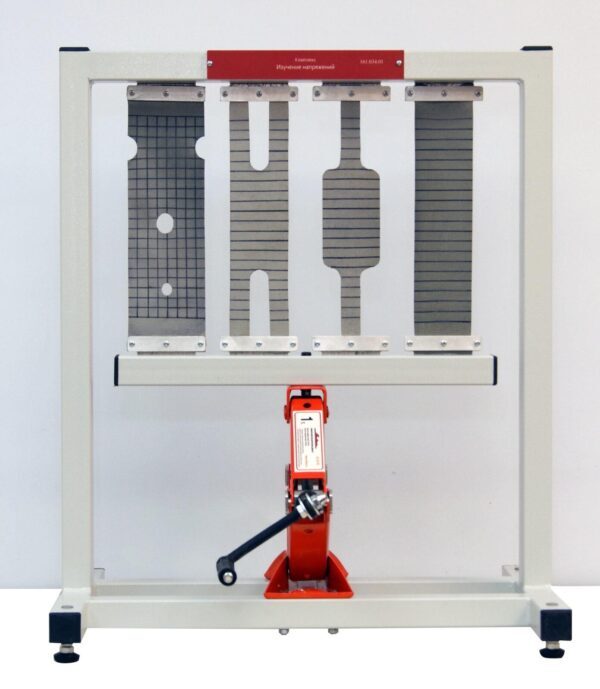

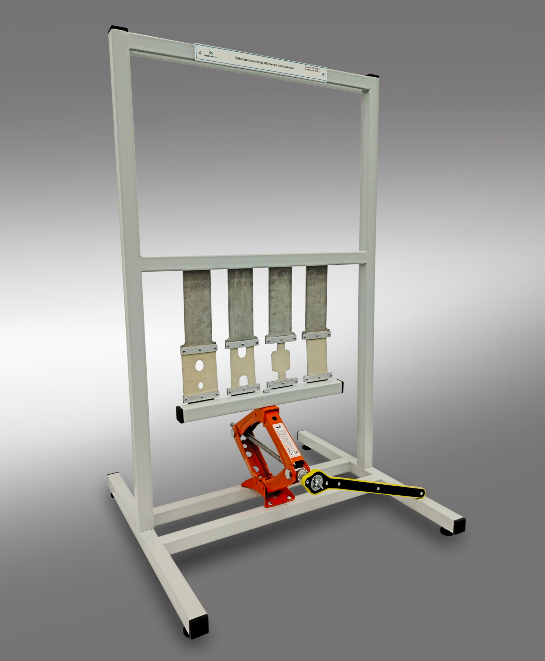

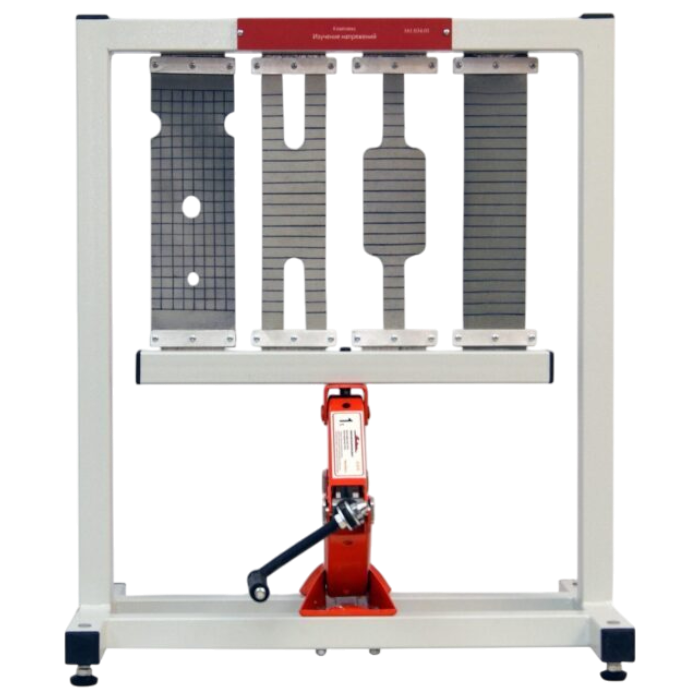

Стенд "Изучение напряжений" представляет собой сварную раму, основание, зажимные пластины, устройство для создания нагрузки, маховик, образцы.

Со стендом поставляются четыре резиновых образца.

Стенд представляет собой сварную раму, на которой установлен винтовой механизм двойного действия. Нижняя подвижная траверса состоит профиля квадратного сечения. На подвижной и неподвижной траверсах закреплена часть оснастки для установки образцов.
Подвижная траверса перемещается под действием винтового механизма относительно неподвижной траверсы. Неподвижная траверса выполнена единой конструкцией с рамой стенда.

Ход винтового механизма: 109 мм
Форма образцов: плоская
Наибольшая длина образца для испытаний: 160 мм
Наименьшая длина образца для испытаний: 110 мм
Температура окружающей среды: от +10 до +35⁰С;
Относительная влажность при температуре +25⁰С, не более 80%;
Атмосферное давление: 750 ±30 мм.рт.ст.;
